引言
高密度电阻率法凭借数据采集效率高、空间分辨率优、解释结果直观等技术优势，已广泛应用于矿产资源勘探、岩土工程隐患检测、水文地质调查及环境地质评价等领域。旁侧效应作为该方法固有的电场响应特征，其本质是异常体电场突破自身边界向周围均质介质扩散，导致探测反演得到的异常范围、形态与实际异常体存在显著偏差，易引发异常规模误判、边界定位不准等问题，成为制约探测精度提升的核心瓶颈。
目前学界对旁侧效应的研究多聚焦于二维工况，围绕单一电阻特性、固定尺寸异常体的旁侧效应特征开展分析，而三维条件下异常体尺寸梯度、电阻特性耦合对旁侧效应的量化规律研究尚存不足——现有成果缺乏统一试验框架下的系统对比数据，对低阻、高阻异常体旁侧效应的差异化演化机制阐释不够深入，难以有效支撑实际三维探测中的异常校正与参数优化。为此，本研究设定异常体尺寸梯度（3~12 m）、区分电阻特性（低阻10 Ω、高阻100000 Ω），控制实验变量，构建标准化三维试验模型，基于边长比、面积比量化指标，精准捕捉旁侧效应随尺寸、电阻特性的演化规律，填补三维工况下系统量化研究的空白，为三维高密度电阻率法的工程应用提供数据支撑与理论参考。
01 静电场原理
高密度电阻率法的电场分布遵循静电场基本规律，地下稳定电流场满足拉普拉斯方程（均质介质区域）与泊松方程（异常体区域）。
拉普拉斯方程：
∇²φ = 0
（φ为电势，单位V）
泊松方程：
∇²φ =-ρₑ/ԑ
（φ为电势，单位V；ρₑ为自由电荷密度，单位C/m³；ε为介质介电常数，单位F/m）
根据欧姆定律的微分形式 J = E/ρ（E 为电场强度，单位 V/m；ρ为介质电阻率，单位Ω・m），电场强度与电势的关系为 E = -∇φ。当存在低阻异常体时，ρ减小导致J增大，电场向异常体汇聚（“吸引效应”）；当存在高阻异常体时，ρ增大导致J减小，电场被异常体排斥（“排斥效应”），这两种效应的空间扩散即为旁侧效应的本质成因。
02 模型的有限元模拟与分析
2.1 设计模型参数
图1-1 试验模型图
为排除无关变量干扰，确保试验数据的可靠性、可比性与重复性，采用控制变量法设计试验模型，核心参数统一设定，具体如下：
试验场地：采用87×87×15 m的均匀介质场地（图1-1），背景介质电阻率设定为1000 Ω，模拟天然均质地质环境，避免场地边界效应与介质不均对电场分布的干扰；
异常体参数：构建立方体异常体，电阻特性分为两类——低阻异常体（10 Ω，与背景电阻率比值1:100）、高阻异常体（100000 Ω，与背景电阻率比值100:1），尺寸梯度设置为3×3×3 m、6×6×6 m、9×9×9 m、12×12×12 m，覆盖小、中、大三种尺度范围；
探测系统：采用900个电极组成30×30二维矩阵排列，电极间距固定为3 m，该间距兼顾探测范围与分辨率，符合工程实际常用参数标准。
2.2 分析指标
为量化旁侧效应强度，定义以下指标：
1.边长比：异常体旁侧效应影响范围边长 / 异常体等效边长（立方体等效边长取边长）；
2.面积比：异常体旁侧效应影响范围面积 / 异常体实际面积；
3.异常体实际面积计算公式：S体=a2（a为立方体边长，单位m）；
4.旁侧效应影响范围面积计算公式：S影=d2（d为影响范围立方体边长，单位m）。
试验过程中，通过高密度电阻率仪采集全电极排列的电位数据，基于有限元原理的三维最小二乘反演算法优化电势分布计算结果，结合观察电阻率切片图界定旁侧效应影响范围边长，代入上述公式计算指标值。
03 试验结果与分析
3.1 低阻异常体旁侧效应特征
低阻异常体不同尺寸下的旁侧效应参数见表1，核心规律如下：

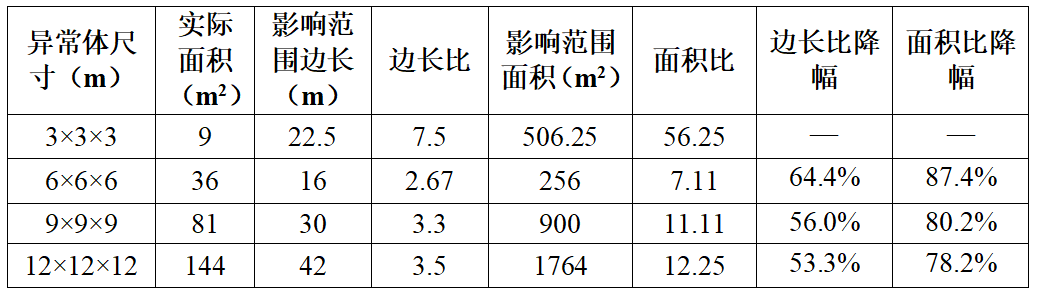

表1 低阻异常体旁侧效应参数及衰减特征
3.1.1 低阻3×3×3m异常体特征
3×3×3m时低阻异常体影响范围边长约为22.5m（图2-1），边长之比约为7.5，低阻异常体水平截面面积S体=9m2，模型影响范围水平截面面积约为S影=506.25m2，面积之比约为56.25。

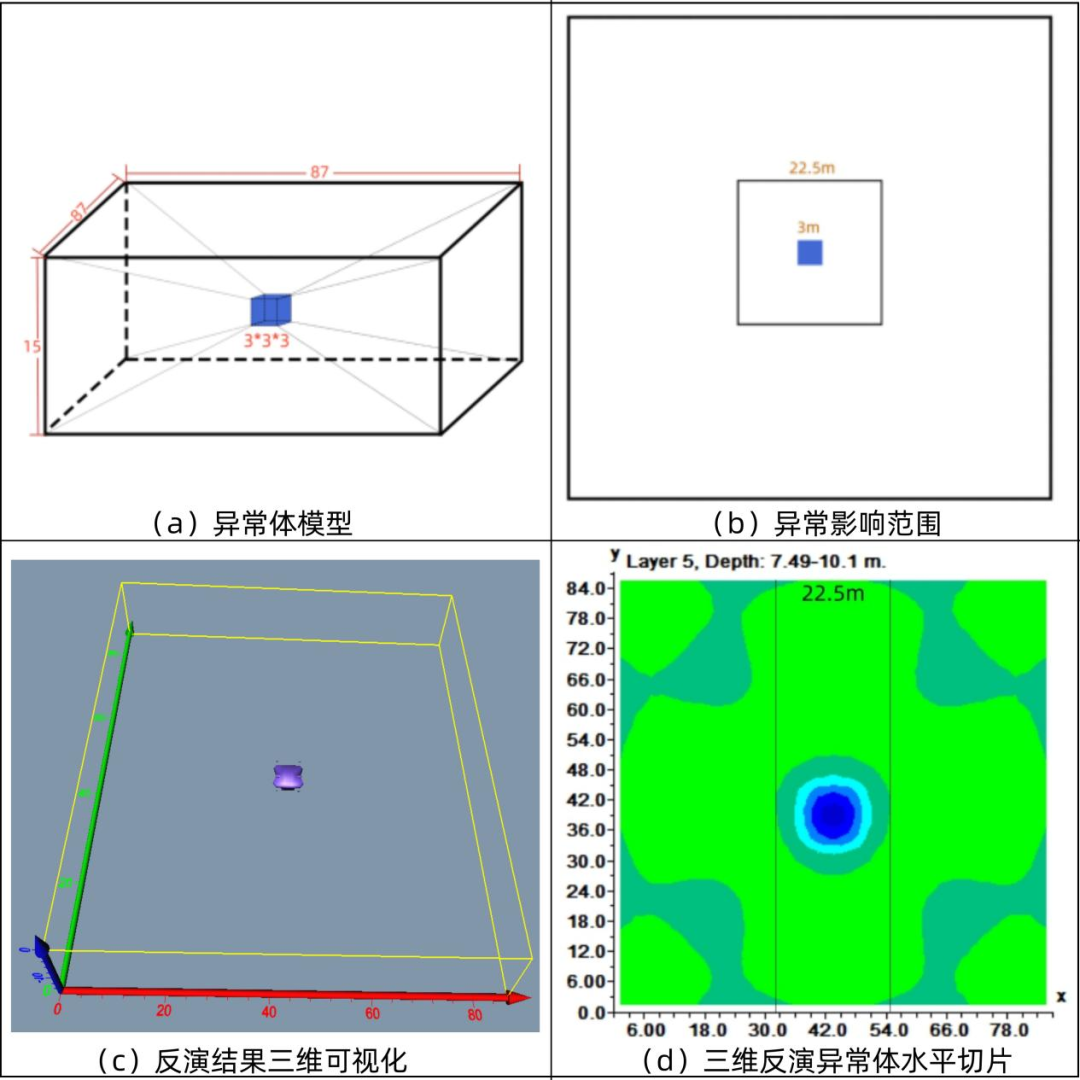

图2-1 低阻3×3×3m异常体模型及影响范围示意图
3.1.2 低阻6×6×6m异常体特征

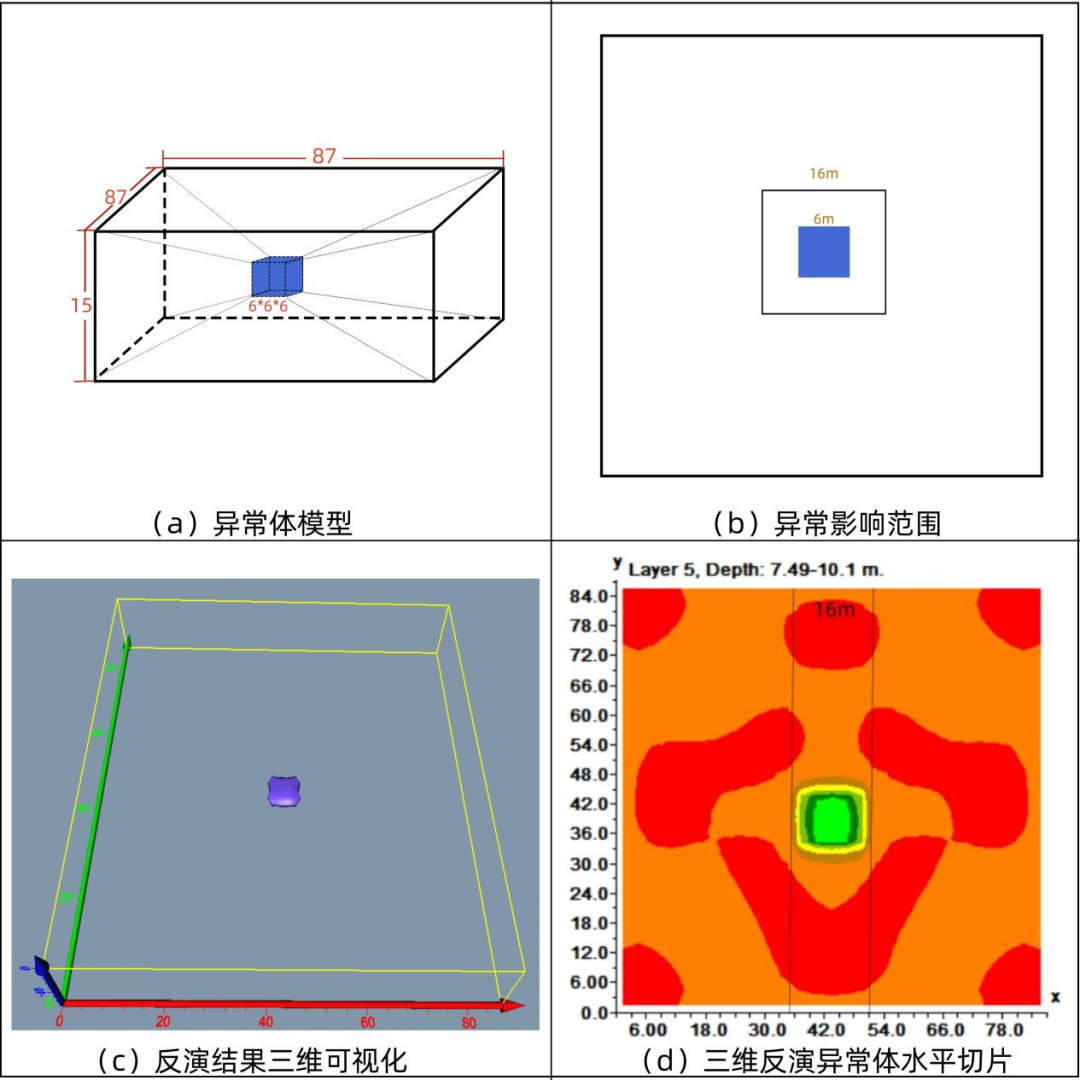

6×6×6 m低阻异常体影响范围边长约为16m（图2-2），边长之比约为2.67；低阻异常体水平截面面积S体=36m2，影响范围水平截面面积约为S影=256m2，面积之比约为7.11。
图2-2 低阻异常体模型及影响范围示意图
3.1.3 低阻9×9×9m异常体特征

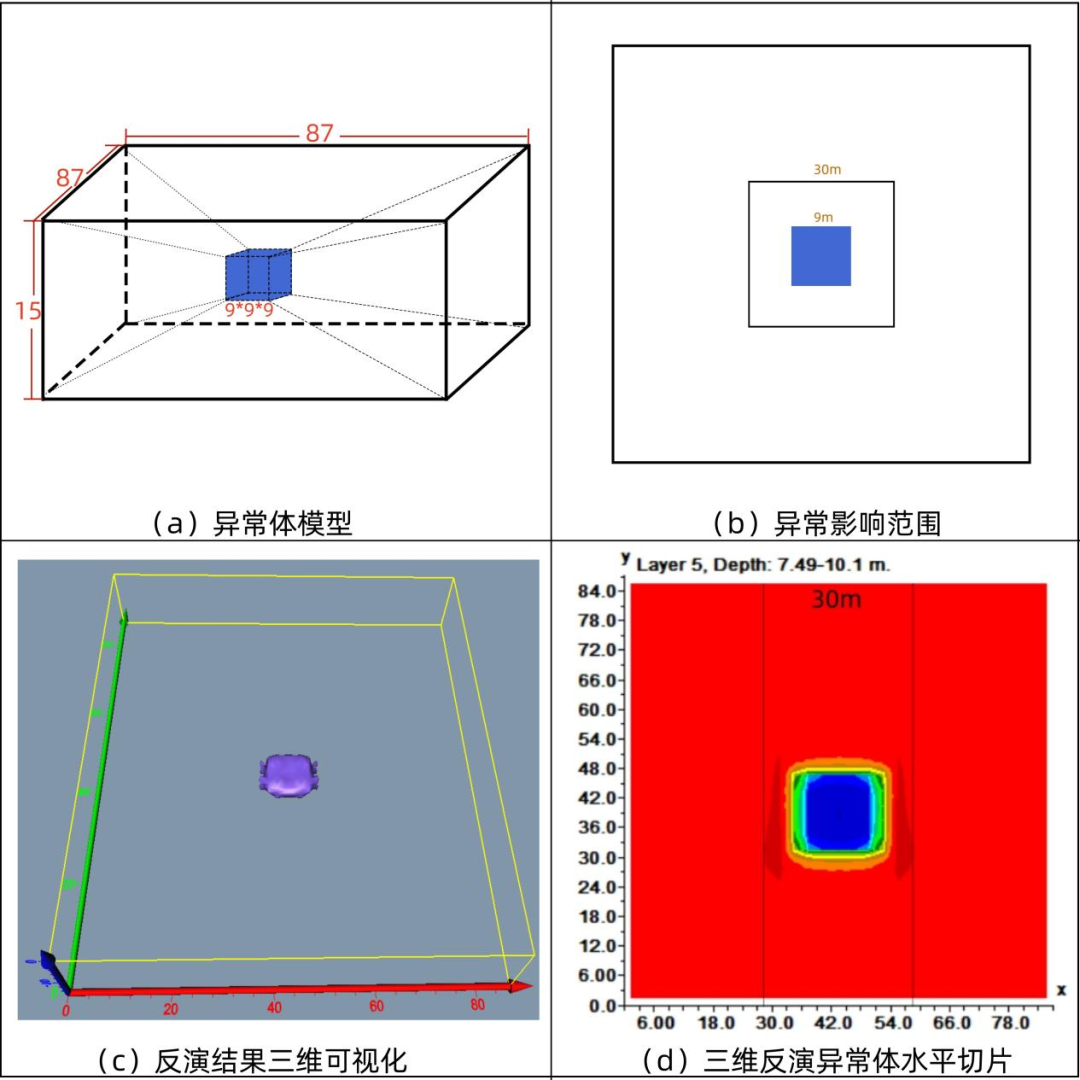

9×9×9m低阻异常体影响范围边长约为30m（图2-3），边长之比约为3.3；低阻异常体水平截面面积S体=81m2，影响范围水平截面面积约为S影=900m2，面积之比约为11.11。
图2-3 低阻9×9×9m异常体模型及影响范围示意图
3.1.4 低阻3×3×3m异常体特征

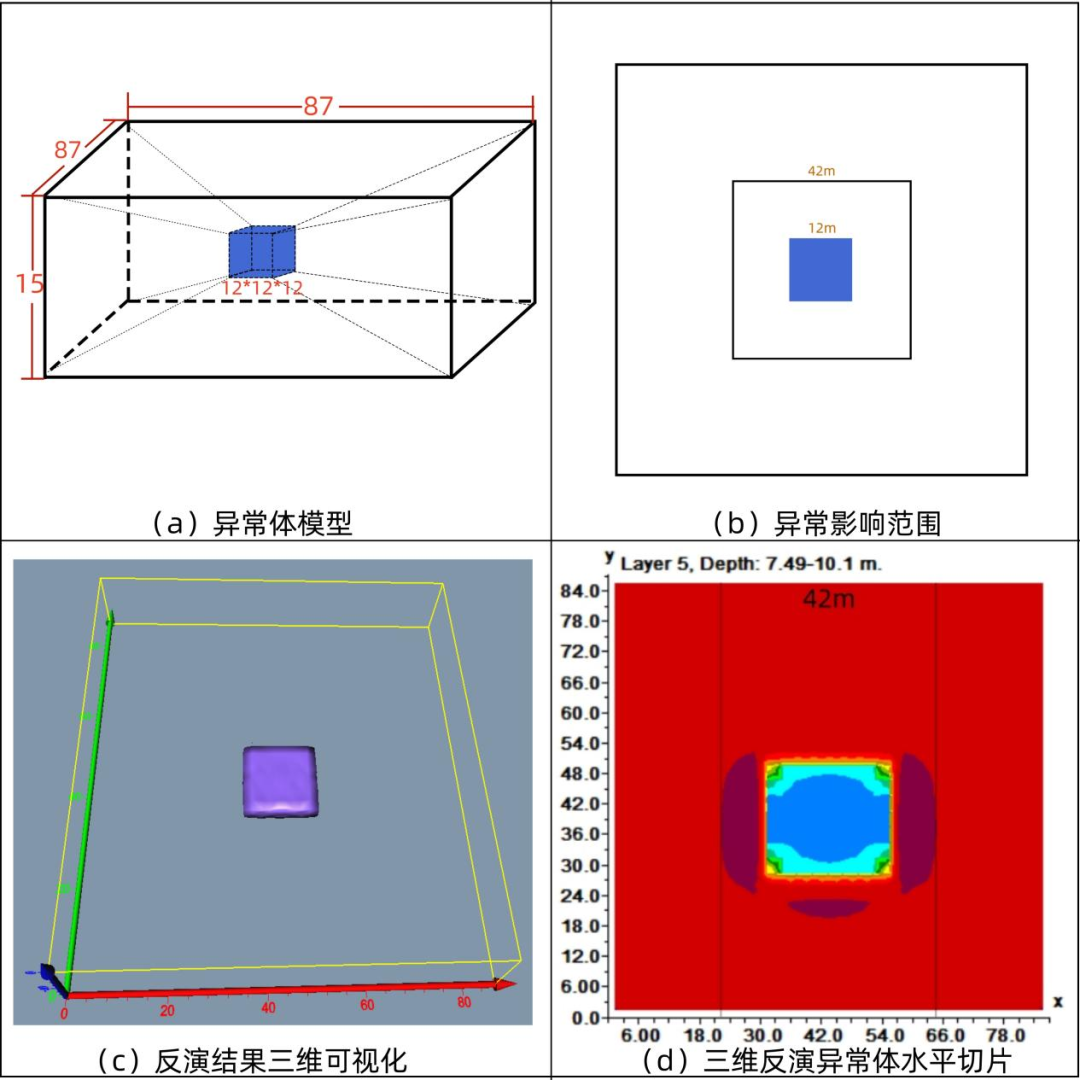

12×12×12 m低阻异常体影响范围边长约为42m（图2-4），边长之比约为3.5，模型水平截面面积S体=144m2，影响范围水平截面面积约为S影=1764m2，面积之比约为12.25。
图2-4 低阻12×12×12m异常体模型及影响范围示意图
3.1.5 小结
低阻异常体的旁侧效应强度与模型自身尺寸呈现显著关联，核心特征体现为随尺寸增大的衰减与收敛规律：3×3×3 m低阻异常体的边长比达为所有尺寸中的最大值，对应的面积比更是高达56.25，意味着旁侧效应影响范围面积是实际截面面积的 56 倍，凸显小尺寸低阻异常体的电场扩散与面积放大效应极为显著；当尺寸增至6×6×6 m时，旁侧效应强度急剧衰减，边长比降幅达64.4%，影响范围面积 256 m²，面积比7.11，降幅 87.4%，旁侧效应强度急剧衰减；而9×9×9 m、12×12×12 m尺寸的低阻异常体，边长比虽略有回升但整体趋于稳定，面积比同步小幅上升至11.11~12.25，整体远低于小尺寸异常体，体现旁侧效应的收敛特征。

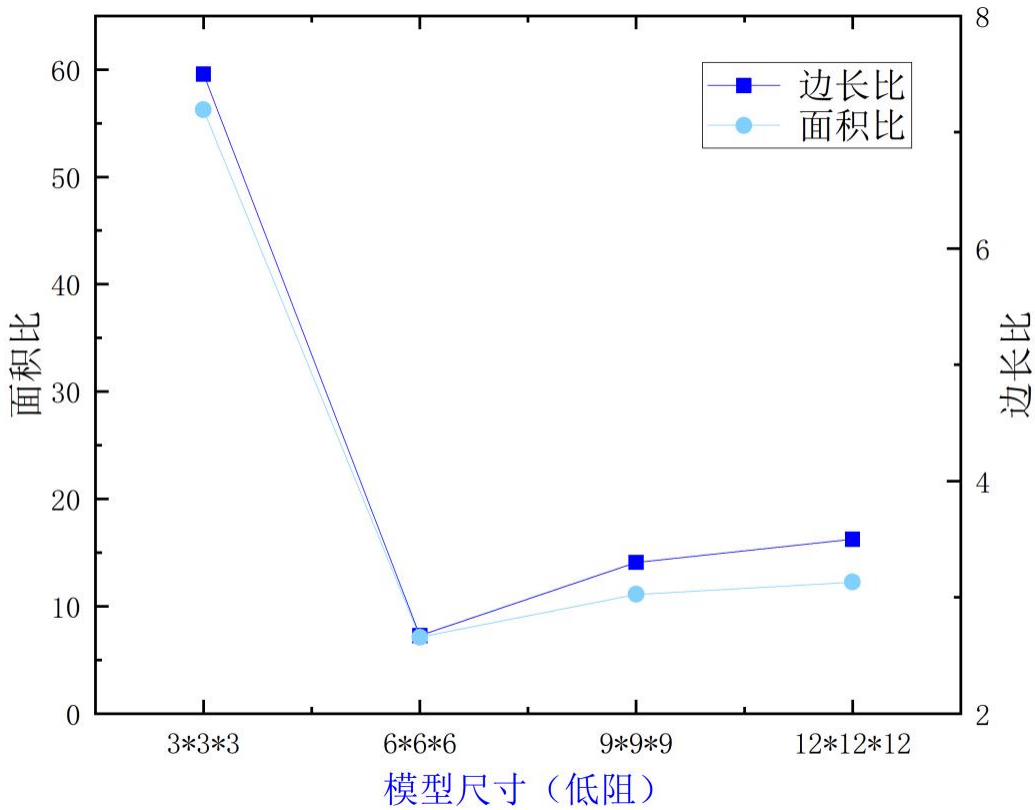

核心机理：低阻异常体作为电场 “汇聚中心”，尺寸越小，单位截面的电场畸变程度越强，电场扩散范围越难被约束，旁侧效应越显著；当尺寸增至 6×6×6 m后，异常体对电场的吸附与约束能力同步提升，扩散范围受自身边界限制增强，旁侧效应强度快速收敛并趋于稳定（图2-5）；边长比、面积比的小幅回升，源于异常体尺寸增大带来的电场基础影响范围扩展，但其旁侧效应强度仍处于低水平区间，未改变整体收敛趋势。
图2-5低阻异常体边长比与面积比随模型尺寸变化趋势图
3.2 高阻异常体旁侧效应特征
高阻异常体不同尺寸下的旁侧效应参数见表2，核心规律如下：

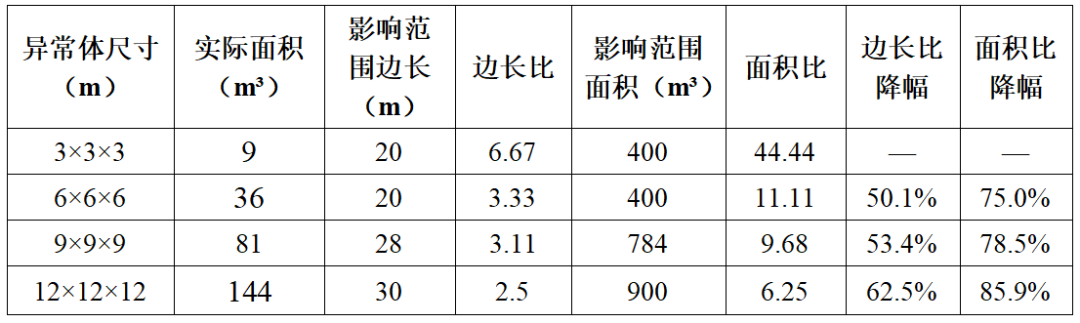

表2 高阻异常体旁侧效应参数及衰减特征
3.2.1 高阻3×3×3m异常体特征

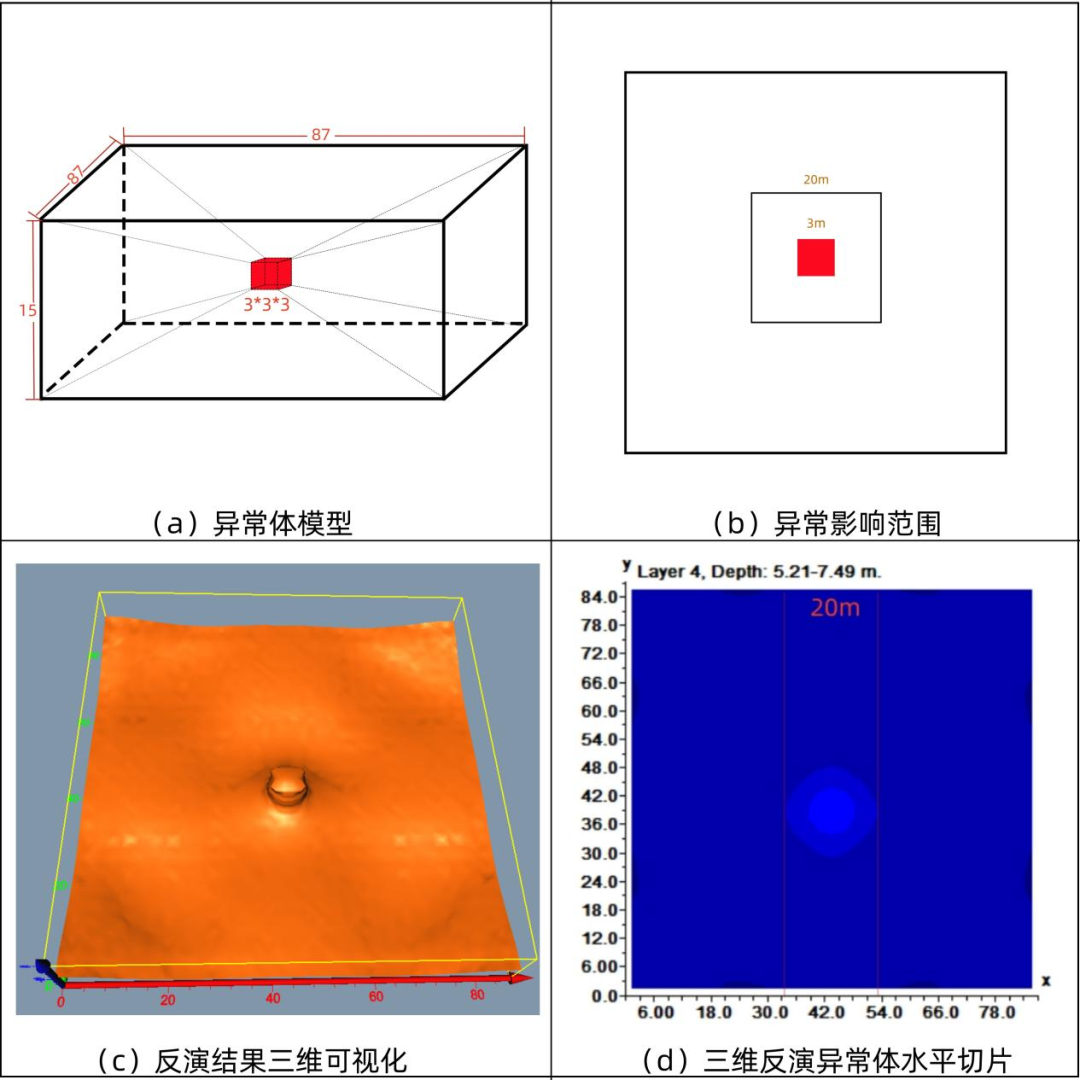

3×3×3m时高阻异常体影响范围边长约为20m（图2-6），边长之比约为6.67，高阻异常体水平截面面积S体=9m2，模型影响范围水平截面面积约为S影=400m2，面积之比约为44.44。
图2-6 高阻3×3×3m异常体模型及影响范围示意图
3.2.2 高阻6×6×6 m异常体特征
6×6×6 m高阻异常体影响范围边长约为20m（图2-7），边长之比约为3.33；高阻异常体水平截面面积S体=36m2，影响范围水平截面面积约为S影=400m2，面积之比约为11.11。

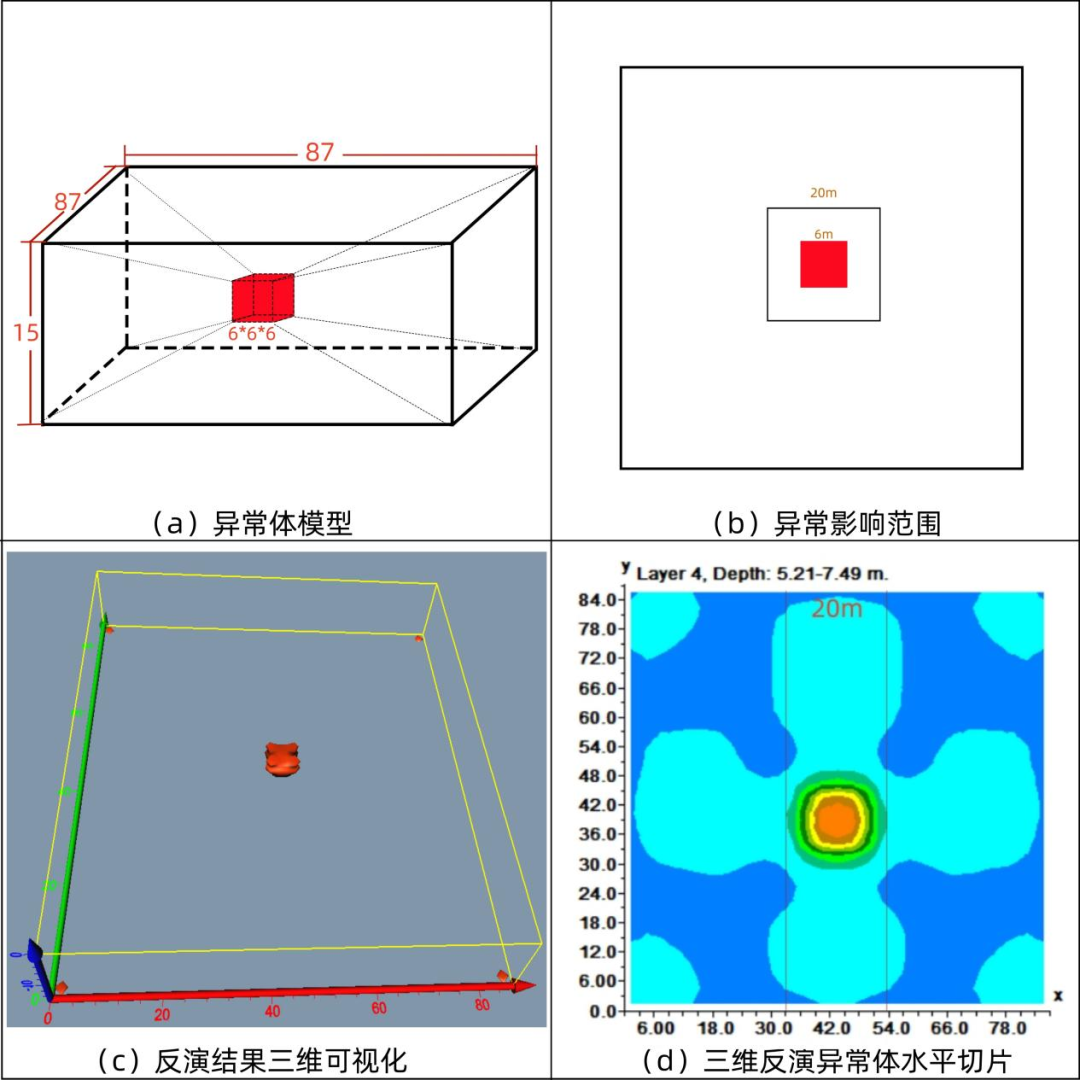

图2-7 高阻6×6×6m异常体模型及影响范围示意图
3.2.3 高阻9×9×9m异常体特征

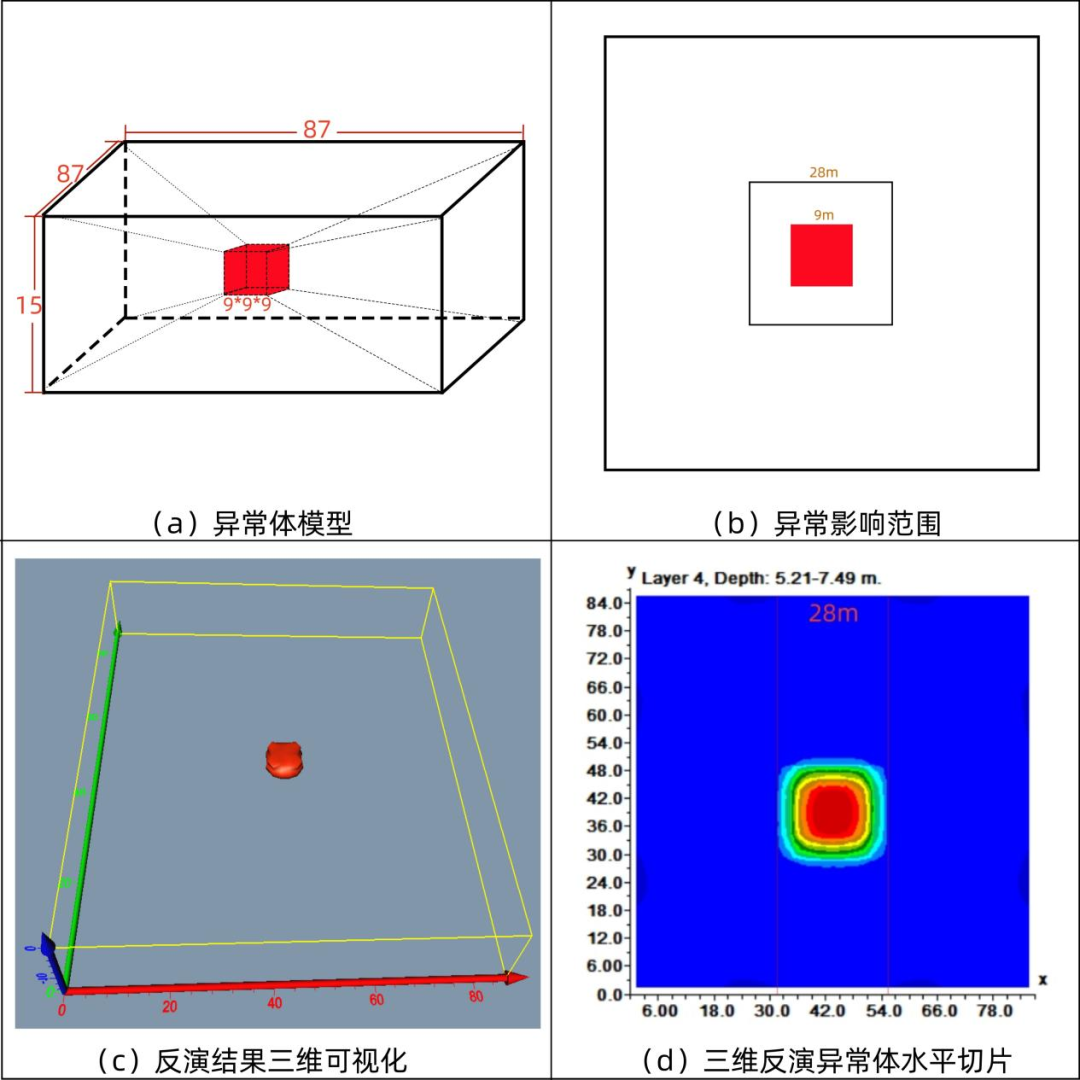

9×9×9m高阻异常体影响范围边长约为28m（图2-8），边长之比约为3.11；高阻异常体水平截面面积S体=81m2，影响范围水平截面面积约为S影=784m2，面积之比约为9.68。
图2-8 高阻9×9×9m异常体模型及影响范围示意图
3.2.4 高阻12×12×12 m异常体特征

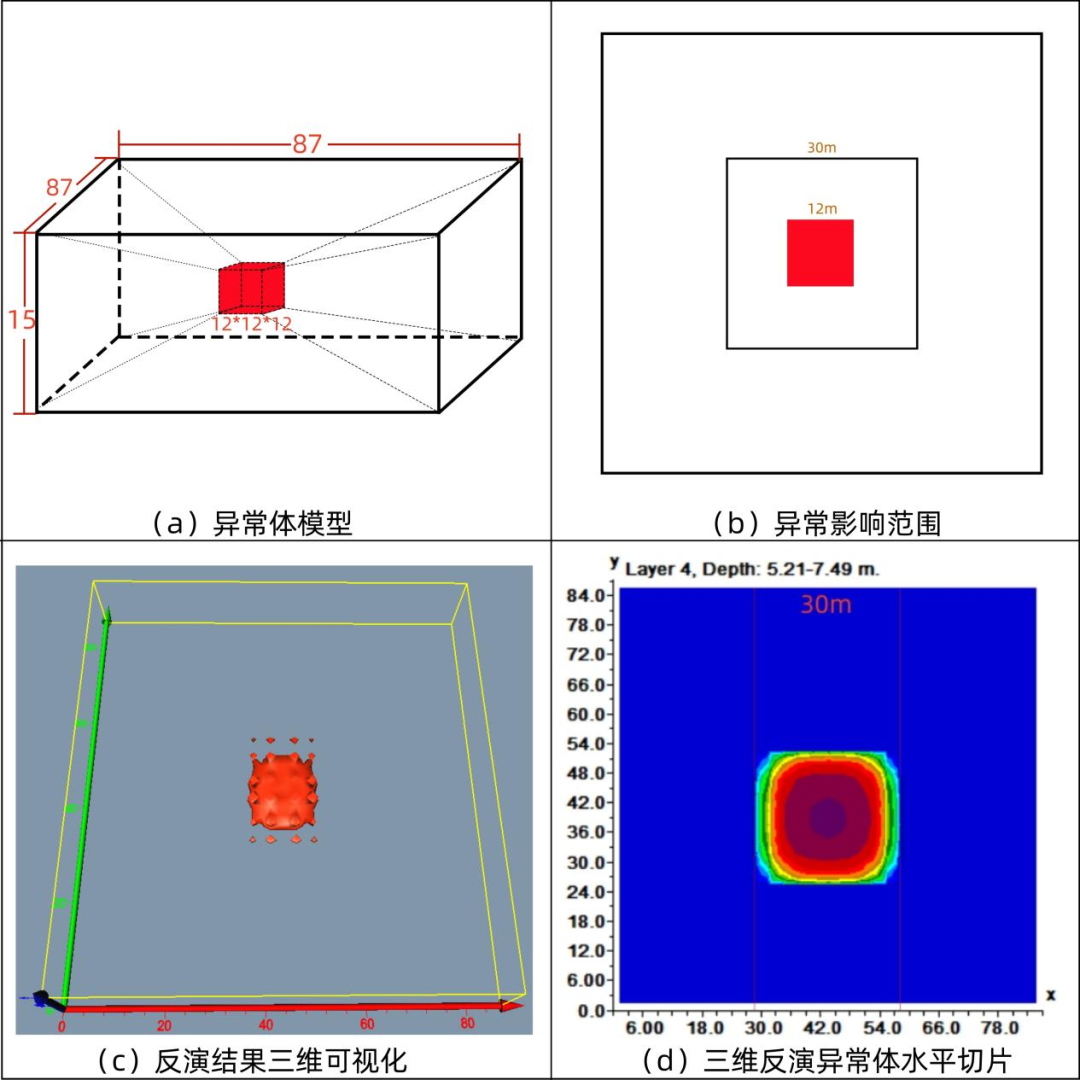

12×12×12 m高阻异常体影响范围边长约为30m（图2-9），边长之比约为2.5，模型水平截面面积S体=144m2，影响范围水平截面面积约为S影=900m2，面积之比约为6.25。
图2-9 高阻12×12×12 m异常体模型及影响范围示意图
3.2.5 小结
高阻异常体的旁侧效应强度与尺寸的关联特征显著区别于低阻异常体，整体呈现随尺寸增大的单调衰减规律：3×3×3 m高阻异常体的边长比与面积比两项指标均低于同尺寸低阻异常体，但仍处于高值区间，且同样在等于电极间距时达到旁侧效应峰值；随异常体尺寸增大，高阻异常体的边长比呈持续单调下降趋势，从6×6×6 m的3.33逐步降至12×12×12 m的2.5（所有试验组最小值），无回升波动，与低阻异常体“先降后稳”的特征形成鲜明差异；面积比的衰减趋势则更具持续性，从3×3×3 m的44.44降至6×6×6 m的11.11后，随尺寸继续增至9×9×9 m、12×12×12 m仍持续下滑，最终降至6.25，整体衰减过程连贯且无反弹，体现高阻介质对电场的约束作用随自身尺寸扩大不断强化，旁侧效应的扩散与放大能力逐步弱化。

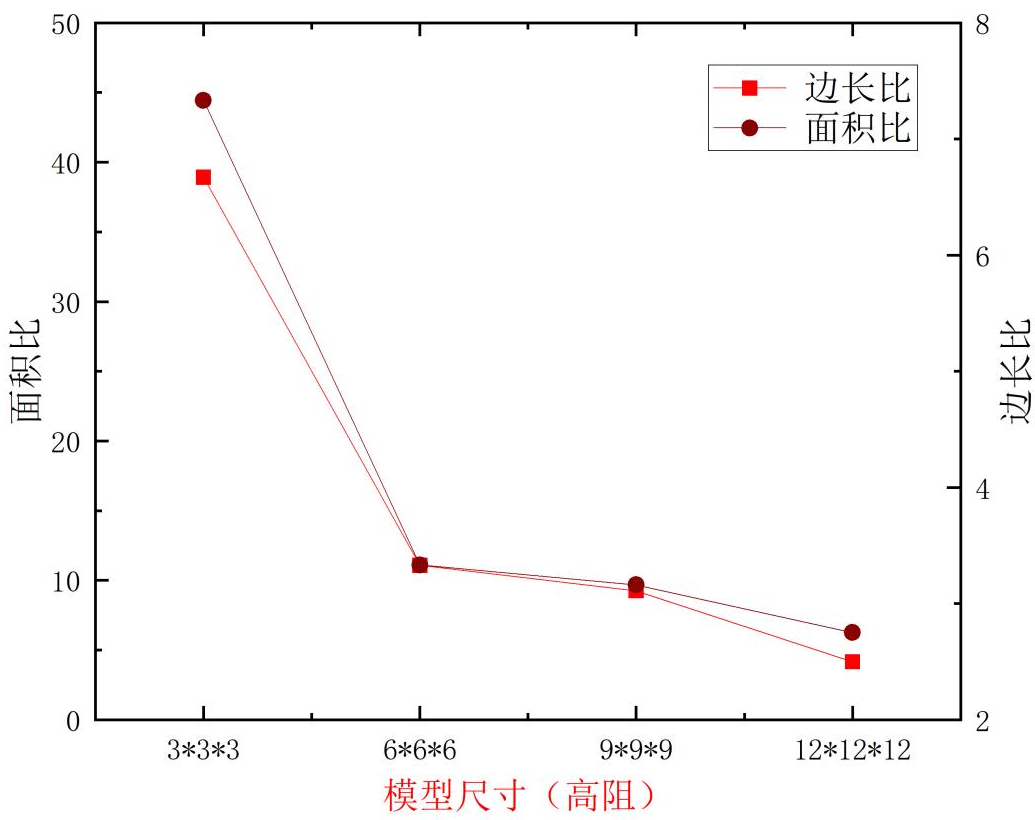

核心机理：高阻异常体对电场具有强排斥作用，小尺寸高阻异常体的排斥范围有限但电场畸变程度高，旁侧效应显著；随尺寸增大，高阻异常体自身边界对电场的阻挡与约束能力持续强化，将电场逐步限定在异常体周边有限范围，排斥效应的扩散程度不断降低，导致旁侧效应强度持续衰减（图2-10）。这一特征与低阻异常体“先降后稳”的规律形成鲜明差异，本质是电阻特性主导的电场作用机制不同（低阻汇聚扩散、高阻排斥约束）。
图2-10 高阻异常体边长比与面积比随模型尺寸变化趋势图
3.3 低阻与高阻异常体旁侧效应对比分析指标
基于统一试验框架与量化指标，系统对比低阻、高阻异常体旁侧效应特征（图2-11、2-12），可提炼两类异常体的共性规律与差异化特征，为实际探测中的异常识别提供依据：
（1）共性特征：两类异常体均呈现“小尺寸旁侧效应显著、大尺寸效应收敛”的规律，且面积比衰减速率远高于边长比，印证三维空间中面积放大效应对异常体尺寸的敏感性更强——边长的小幅变化通过平方关系转化为面积的大幅波动，这也是小尺寸异常体旁侧效应易导致误判的核心原因。同时，3×3×3 m尺寸均为两类异常体的旁侧效应峰值区间，表明小尺寸是旁侧效应防控的关键尺度。
（2）差异特征：相同尺寸下，低阻异常体旁侧效应强度整体高于高阻异常体，且尺寸越大，差异越显著——12×12×12 m尺寸下，低阻异常体面积比（12.25）是高阻异常体（6.25）的1.96倍，而3×3×3 m尺寸下仅为1.27倍。此外，尺寸大于6×6×6 m后，低阻异常体旁侧效应呈“稳定回升”趋势，高阻异常体呈“持续衰减”趋势，本质是低阻电场“汇聚-扩散”与高阻电场“排斥-约束”两种机制的差异化演化。

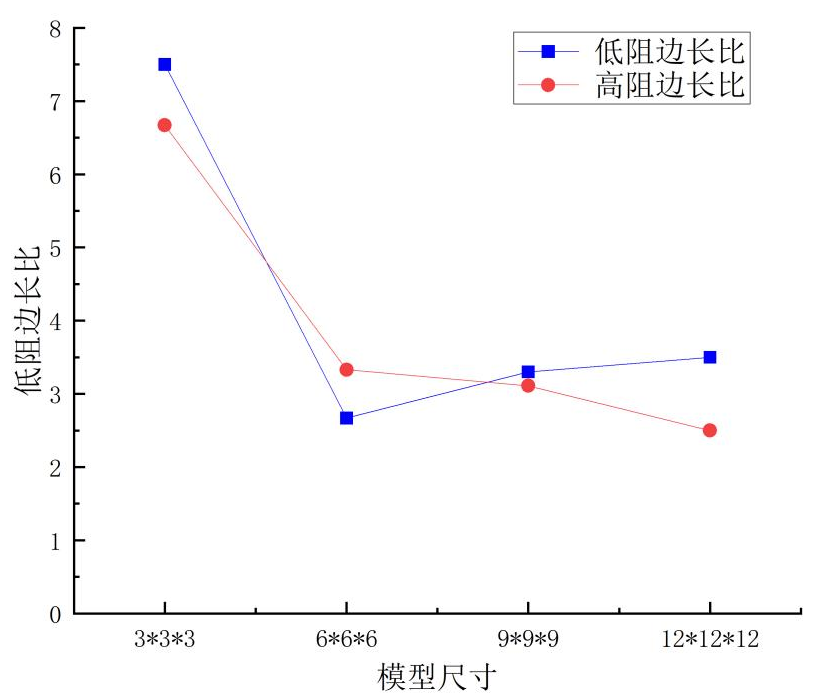

图2-11 低阻与高阻异常体边长比随模型尺寸变化对比图

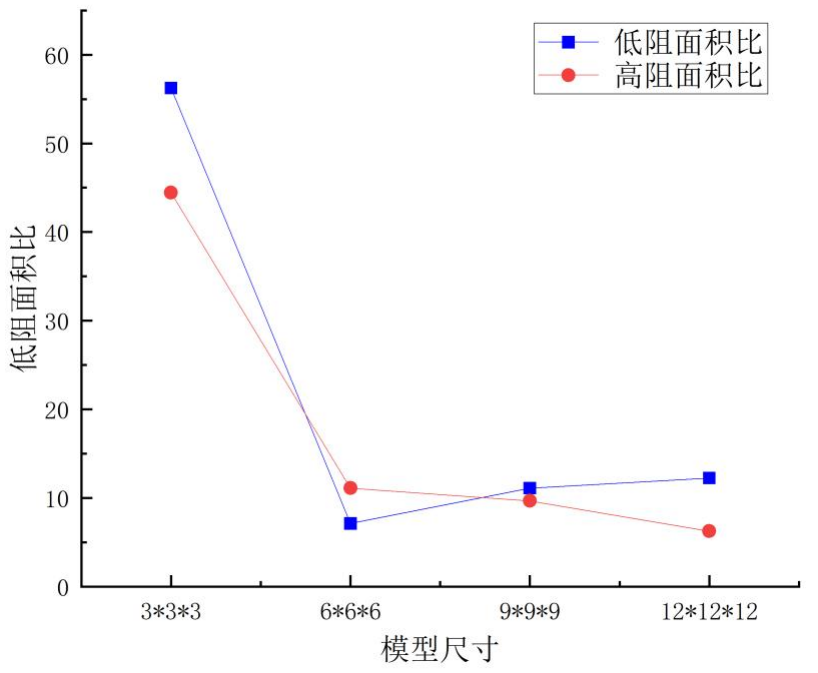

图2-12 低阻与高阻异常体面积比随模型尺寸变化对比图
结论
1. 三维高密度电阻率法中，异常体旁侧效应强度随尺寸增大显著衰减，3×3×3 m小尺寸异常体的边长比、面积比远高于6×6×6 m及以上尺寸异常体，是旁侧效应防控的关键尺度，尺寸增至6 m后效应强度快速收敛并进入差异化演化阶段。
2.低阻异常体旁侧效应强度整体强于高阻异常体，相同尺寸下低阻异常体面积比更高，且尺寸大于6 m后呈“回升稳定”趋势，高阻异常体呈“持续衰减”趋势，电阻特性主导的电场作用机制差异是两类异常体演化规律分异的核心原因。
3.旁侧效应的面积放大效应远大于线性放大效应，面积比对尺寸变化的敏感性更高，工程解释中需优先开展面积比校正，结合异常体尺寸、电阻特性及演化趋势，建立针对性校正方案，降低异常规模误判风险。
