1. 系统组成及性能

激电中梯作业所使用的大功率直流激电系统，由 EDFT‑A 智能发射机、EDJS‑4 单道直流激电接收机、平衡负载及发电机组成。系统集整流与发射机于一体，集成度高，操作简便；接收机采用智能手机蓝牙遥控，实时电阻率、极化率测量数据图形显示，中英文双界面操作模式；系统性能稳定，测量精度高，可满足复杂矿区野外勘探作业需求。

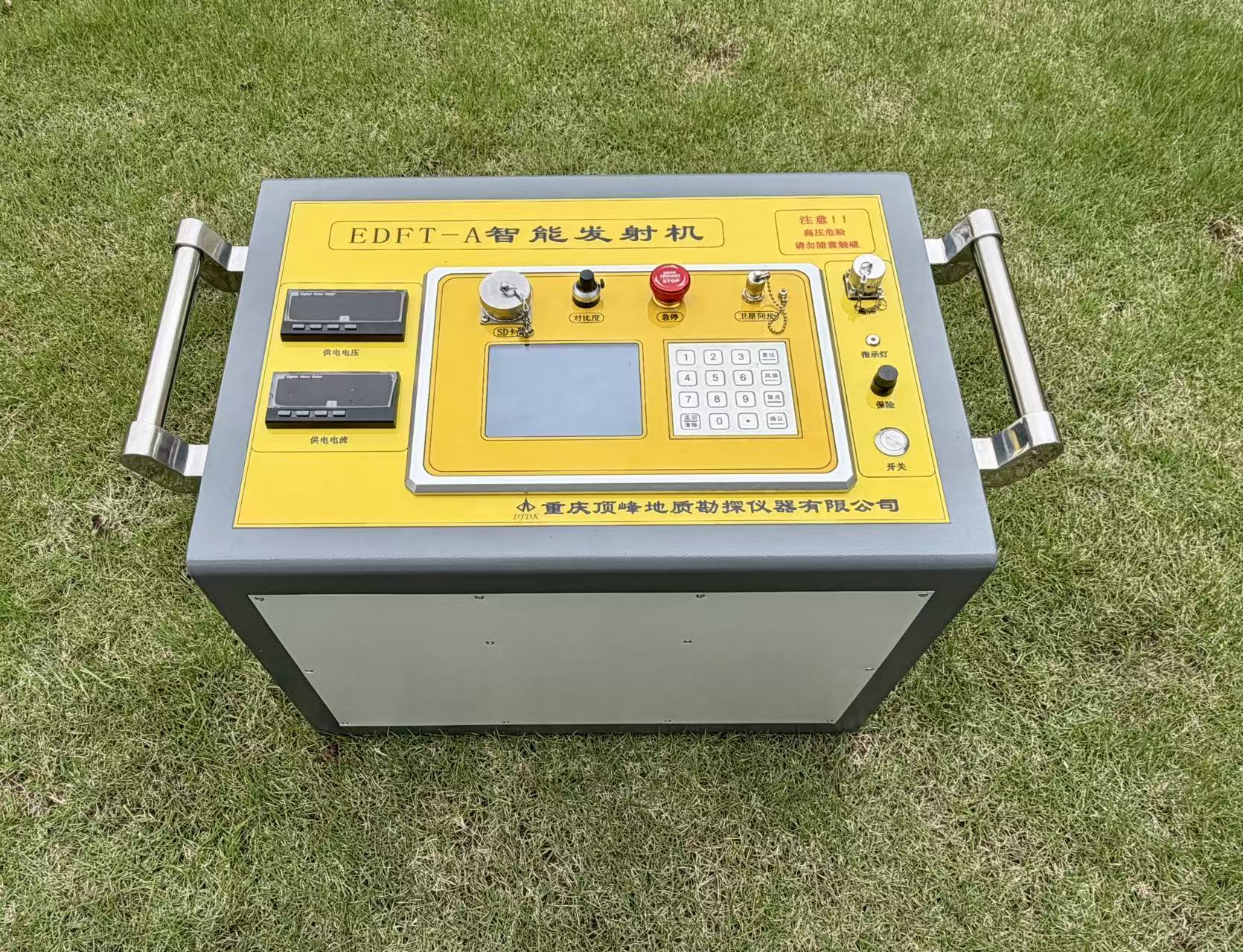

1.1 EDFT-A智能发射机

• EDFT‑A 智能发射机采用整流与发射一体化集成设计，简化系统外部接线，有效提升野外布设效率与设备运行可靠性。

• 最大供电电压：1000V

• 最大供电电流：20A

• 额定供电功率：≤ 20kW

• 电流指示精度 : ±1%

• 输出波段: 双极性方波，占空比 1:1

• 供电时间：4s‑128s 共六档，可按需选择





1.2 EDJS-4单道直流激电接收机

• 极化率测量精度：±0.2%±1 个字

• 电压测量范围： ±100V

• 分辨率： 0.1μV

• 电源测量精度： ±0.1%±1 个字

• 输入阻抗 ：50MΩ

• 50Hz 工频抑制： 80dB

• 自然电位补偿范围 ：±10V

• 重复测量次数 ：1‑10 次可选

• 断电延迟时间：50ms‑1000ms 二十档可调

• 二次场观测时窗数：4个，可存储 500 组测量数据

• 内置精密实时时钟

• 支持 GPS、手机、手动三种授时校准

• 手机、平板蓝牙操控，多参数实测曲线动态可视化展示，操作直观便捷

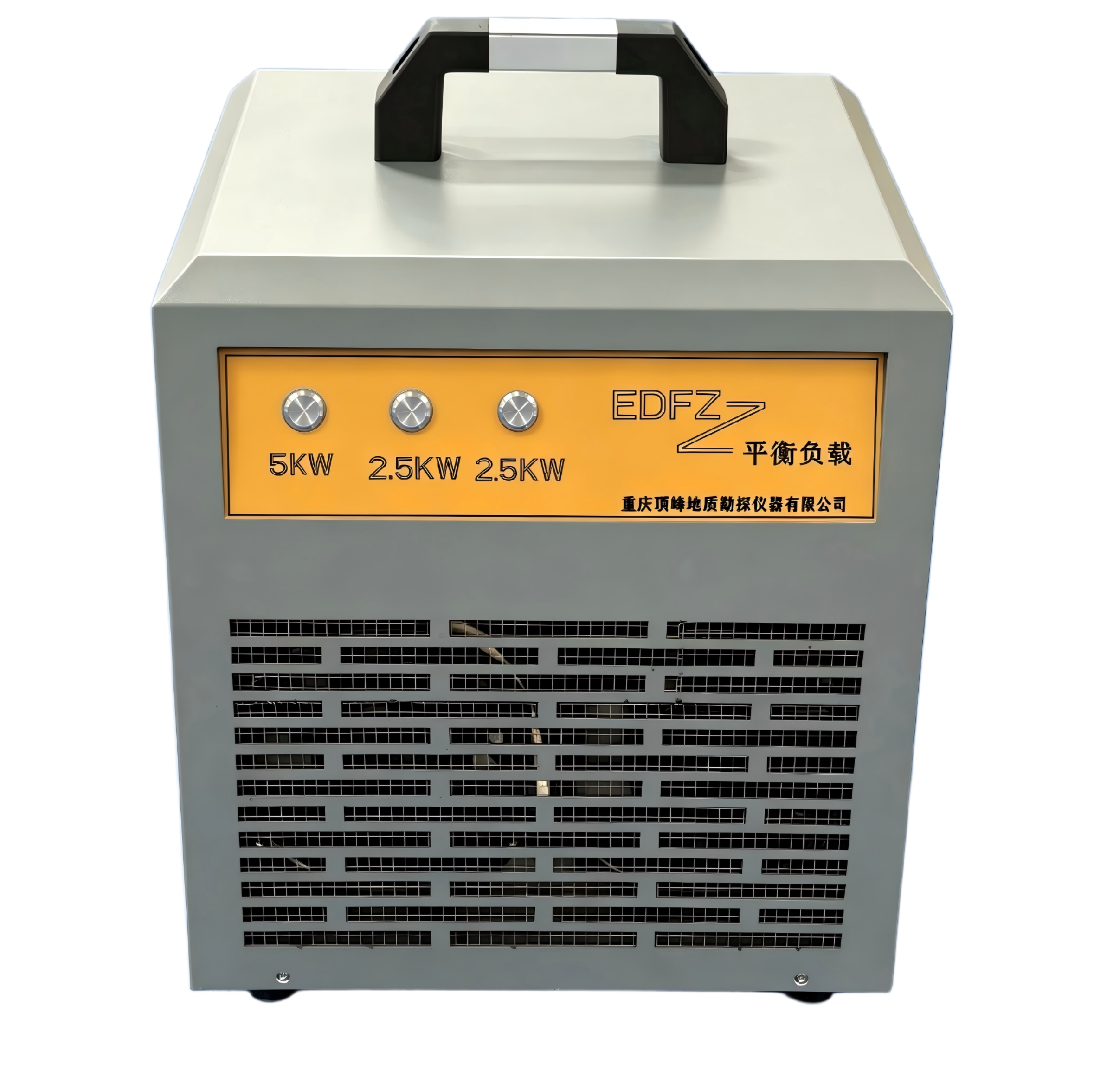

1.3 平衡负载

• 双层隔热结构设计，有效阻隔内部热量向外壳传导，确保外壳在长时间工作状态下不过热，保障操作人员安全。

• 内置强力风冷散热系统，可快速导出电阻阵列产生的高温，维持稳定的功率耗散能力。

• 支持三挡自动与手动负载调节，可根据发电机实际输出与发射机功耗差值灵活投切负载档位，兼顾调节精度与操作便捷性。

• 并联接入供电回路，实现对发电机组的安全保护，有效防止因功率失衡导致的电压波动或设备过载。


2. 应用实例

2.1 工区概况

本次实测工区为某铜多金属矿，工区海拔约 1000m，以平坦地形与缓坡为主，第四系覆盖层较厚，地表植被茂密，电极埋设条件良好；工区临近公路，设备运输、测线布设条件便利。

基岩露头多出露于山脊与河流冲刷地带，岩性以中风化砂质板岩为主，岩体完整，局部出露花岗岩、辉绿玢岩等侵入岩体。区内多处可见孔雀石化现象，铜矿化蚀变发育，具备显著的成矿指示意义。

工区大部分区域接地电阻约 150Ω，满足大功率直流激电系统的正常供电需求。本次作业供电电流接近 7A，为保障施工安全，供电端采用多根电极并联分流，控制单根电极电流不超过 0.2A。在覆盖层较厚的平缓地带，电极埋设较为顺利；而在基岩裸露及陡崖附近，则需视实际情况调整极位等措施，兼顾接地效果与现场作业安全。

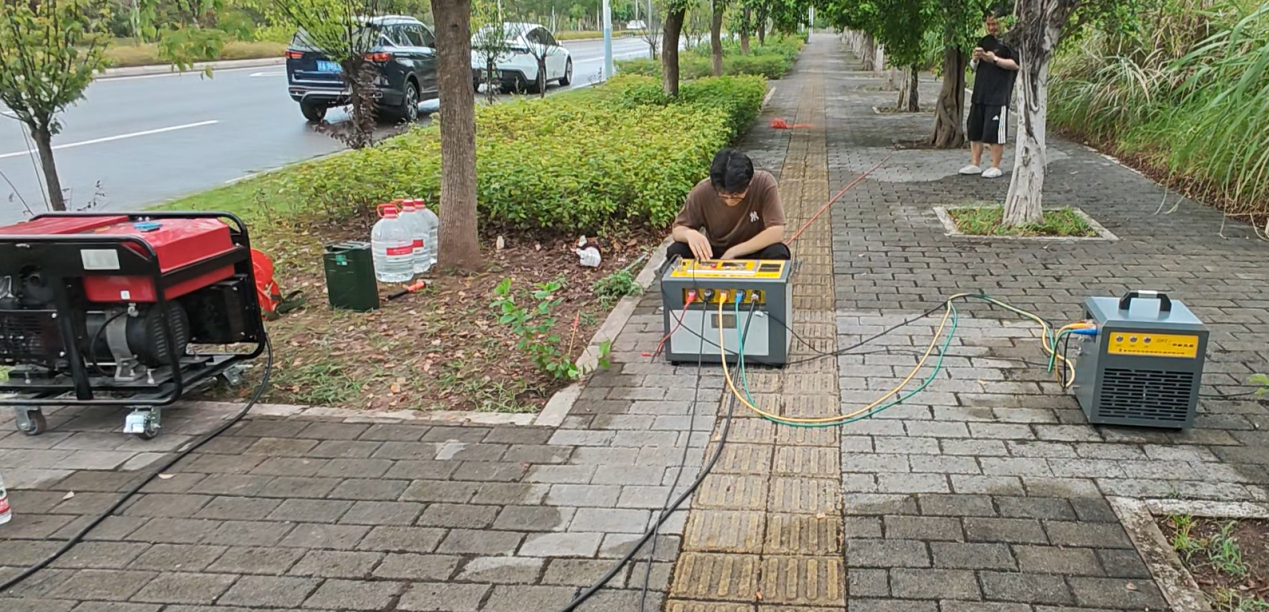

激电中梯现场工作

2.2 成果解释

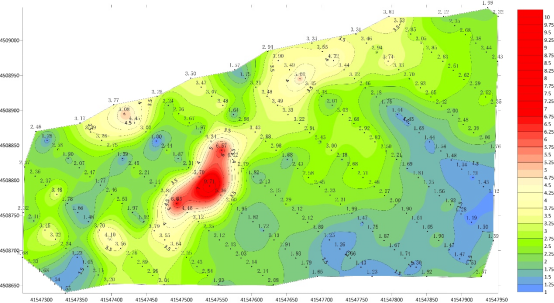

视极化率等值线图

本次采用二维时间域激发极化法开展测量，获得工区视极化率、视电阻率两套成果。

从电性场特征来看，测区电性分区特征明显：中东部、北部整体为高阻背景，视电阻率大多处于 4500‑5800Ω・m，推测对应完整致密的岩体；中西部地带则表现为显著的相对低阻带，视电阻率整体降至2000-4000Ω·m，局部凹陷区甚至低于 2000Ω・m。

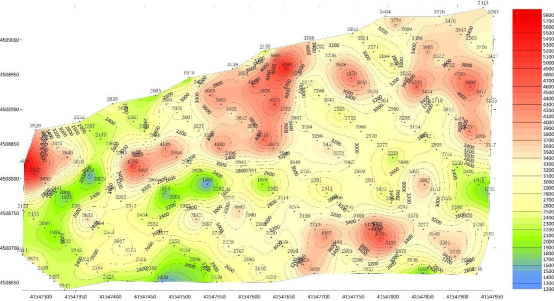

视电阻率等值线图
