导读: TSP 地震反射波超前预报技术凭借远距离探测优势,可实现掌子面前方100–150m 地质情况精准预判,通过地震波反射特征识别不良地质的位置、规模与性质。

1. 前言

       为解决西部山区隧道施工中频发的断层、涌水、坍塌等不良地质灾害问题,保障施工安全与进度,TSP 地震反射波超前预报技术凭借远距离探测优势,可实现掌子面前方100–150m 地质情况精准预判,通过地震波反射特征识别不良地质的位置、规模与性质。
       本文围绕 TSP 技术核心理论与工程应用展开研究,剖析不同倾角地层对应的反射波时距曲线视速度变化规律,明确正负视速度波场的甄别方法,形成高效的波场滤波思路;同时优化野外数据采集的观测系统布设准则与参数设置要求,规范高质量数据采集要点。通过某地工程实践表明,TSP 技术能够精准识别隧道溶洞、破碎带、夹泥裂隙等不良地质,预报效果良好,具备可靠的工程应用价值。

2.TSP 技术方法原理

TSP 方法是一种类似于零偏移距 VSP 地震多波反射波法,所谓反射波法是震源激发的地震波传播到有波阻抗差异的界面上发生反射,通过接收到该反射波后对其进行资料处理,得到界面的构造和岩性解释。而所谓多波是指,我们要利用的有效信息是反射的纵波(P 波)和横波(SH、SV 波)。

2.1  TSP反射波时距曲线

时距曲线用于表征地震波传播时间与炮检距的对应关系,从运动学角度反映地震波传播的时空规律。其曲线特征受地层波速、界面埋深及空间产状等因素控制,蕴含丰富的地下地质构造信息,是 TSP 技术野外数据采集、资料处理与地质解释的重要理论基础。

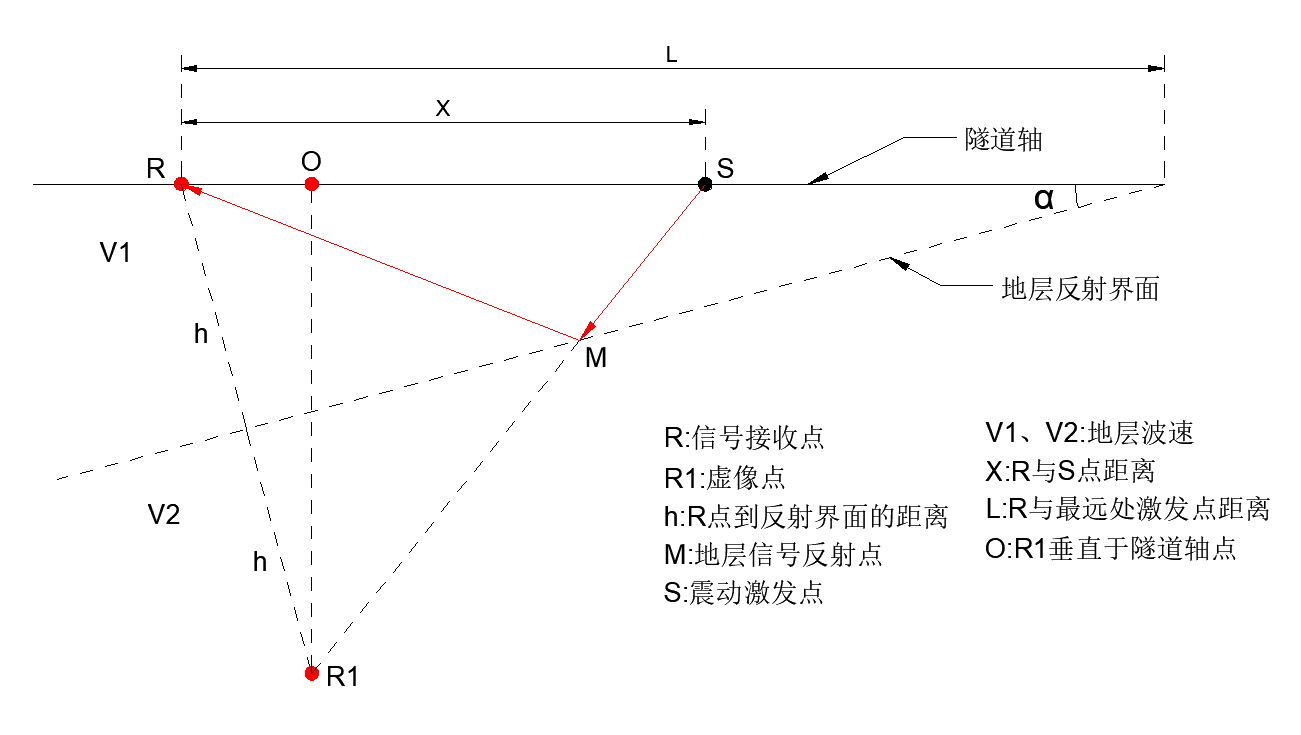

图2.1掌子面前方单一反射界面射线路径图

直达波时距曲线为:


将式(2-3)代入(2-2)得:


由于h=Lsinα,代入 (2-4)


      由上式可知反射波时距曲线为双曲线,其对称轴为x=2Lsin2α,最小值点为

  其中相邻检波点的距离与波至时间差的比称为视速度

根据(2-6)单一反射界面时距双曲线具有如下特征:

1、反射波时距曲线和直达波时距曲线相交于x=L处,这说明反射界面与隧道轴线的交点就是直达波和反射波时距曲线的交点,这在“负视速度法”中也有体现。

2、当发射波时距曲线的对称轴在spacer.gifx=L处时,有 2Lsin2α ,得到 α=45° , 即是当反射界面视倾角为 45°时,其时距曲线最小值在 x = L 处。所以,spacer.gifα<45° 的反射界面的时距曲线在 x<L 段的视速度都从负变到正,α>45° 的反射界面的时距曲线在 x<L 段视速度恒为负。而 TSP 超前预报的数据接收段就属于x<L段。

2.2 不良地质体的异常响应

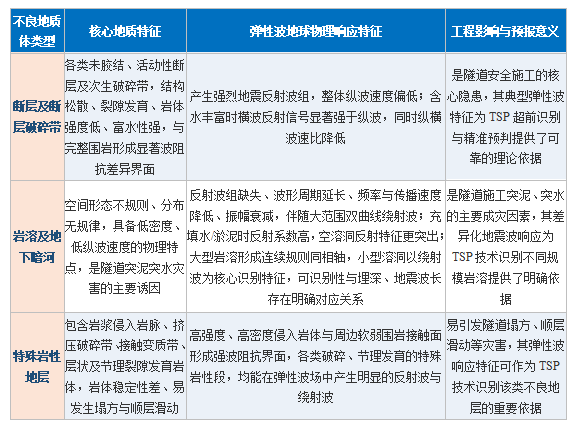

隧道施工中普遍存在断层破碎带、岩溶、不整合面、节理裂隙及特殊侵入岩体等不良地质体,是诱发施工安全隐患、阻碍工程推进的主要因素。各类不良地质体具备独特的地质与弹性波地球物理响应特征,明确其差异化物理特性与地震波传播规律,是实现TSP超前地质预报精准探测、数据准确解译的核心前提。


3.TSP仪器及数据处理

3.1仪器

采集仪器为重庆顶峰地质勘探仪器有限公司所研发的TSP_CA3D隧道超前地质预报系统。系统由TSP_CA3D地震信号采集主机、信号接收探杆、信号采集和处理软件等的组成,以上所有系统部件均由重庆顶峰地质勘探仪器有限公司自主研发生产,具有完全独立的自主知识产权。

重庆顶峰地质勘探仪器有限公司所生产的TSP_CA3D隧道超前地质预报系统,在复杂施工环境下,保持了高效、稳定运行。由于重庆顶峰地质勘探仪器有限公司与中国地质科学院地球物理地球化学勘查研究所、吉林大学共建研发中心,形成了“院士领衔、博士领军”,紧密而高效的产一学一研一用"协间创新平台。在发现传统TSP长探杆的实际应用问题后,快速响应,根据现场情况研发、制作适应该场地的专用配件,无需另行购买。节约大量时间和沟通成本,全天候保障项目顺利进行。

  仪器特点及参数:

  • 硬耦合检波器:将传感器和隧道围岩介质直接硬耦合、实现高保真度地震信号采集,基于锚杆或其他任何隧道施工接头安装,方便高效;无需任何耦合剂和辅助装置。

  • 加速度传感器:宽频带、高灵敏度压电式三分量加速度传感器。

  • 三维偏移成像软件:利用菲涅尔带限制偏移孔径,压制镜像假象,实现高分辨成像。

    主控系统:

  • 工作温度:-20至50摄氏度:

  • 储存温度:-40至80摄氏度:

  • 相对湿度:5%~95%相对湿度,无冷凝:

  • 操作系统:Windows系统

  • 工作震动:2grms/1-5000Hz

  • 功耗:一次充电可持续工作5-6小时

  • 网络:Realtek  RTL8111E,10/100/1000Mbps

  • 显示:配置13.3寸超宽液晶显示,便于采集质量控制

     传感器:

传感器频宽为1~5000 Hz,灵敏度达2.5 V/g,优于同类产品常见的1500 Hz频宽与1 V/g灵敏度水平。

     硬耦合检波器:

  • 实现了传感器和隧道壁的硬耦合,无黄油或套管等耦合中间介质,可采集到保真度更高的原始数据。

  • 安装时间短,平均每个传感器安装时间约30秒,比常规套管法和黄油法的安装方式(约15分钟)大大降低了工程师的隧道工作时间。

  • 安装过程无任何耗材或工具消耗,大大降低施工成本。

      处理软件:

  • 化繁为简:将复杂地震资料处理过程简单化、流程化。

  • 质控严格:数据显示灵活多样,多属性多参数辅助处理过程QC。

  • 成果直观:基于菲涅尔带克希霍夫偏移成像,提供三维数据显示方案,同时提供岩石物理属性图。

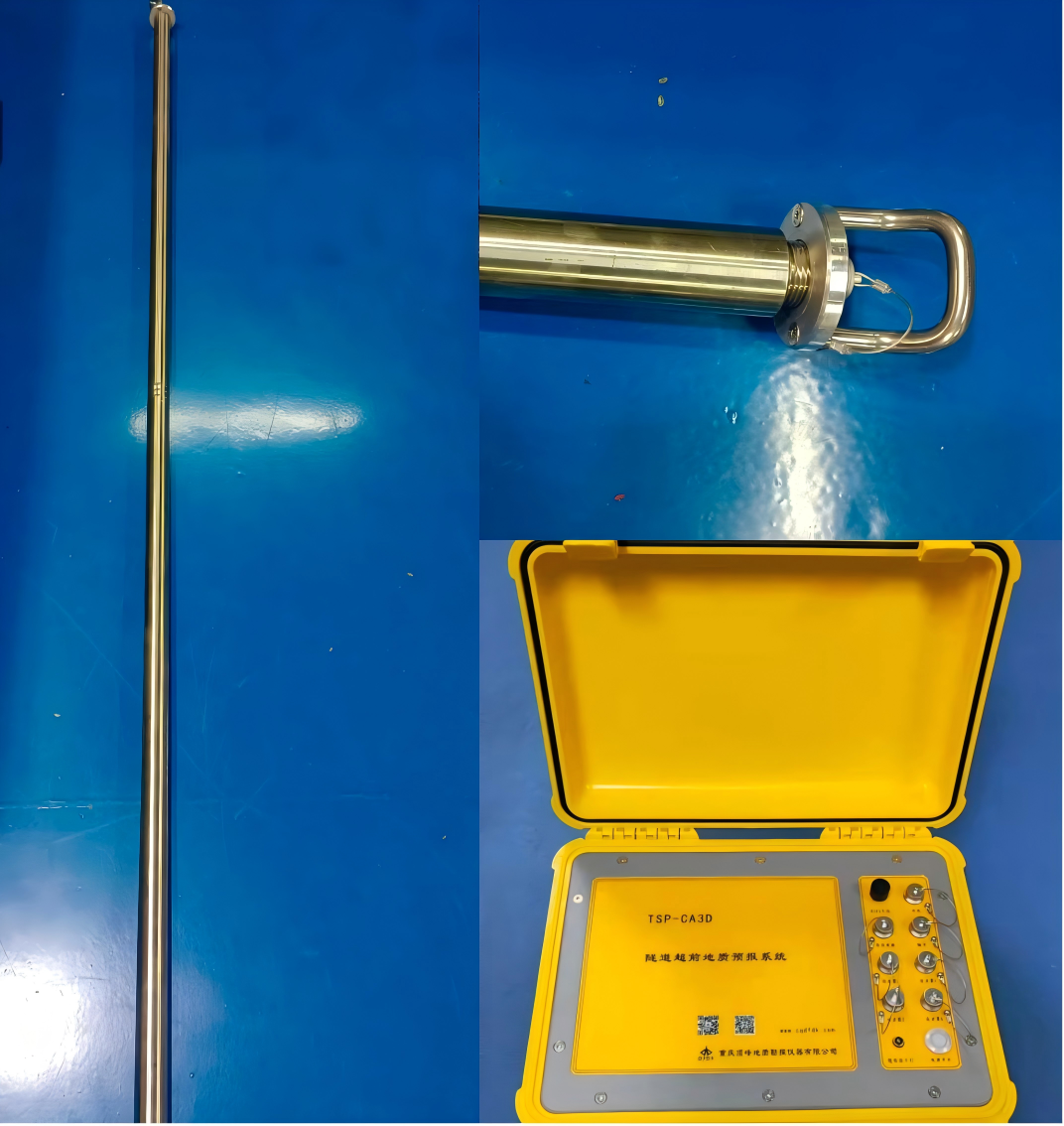

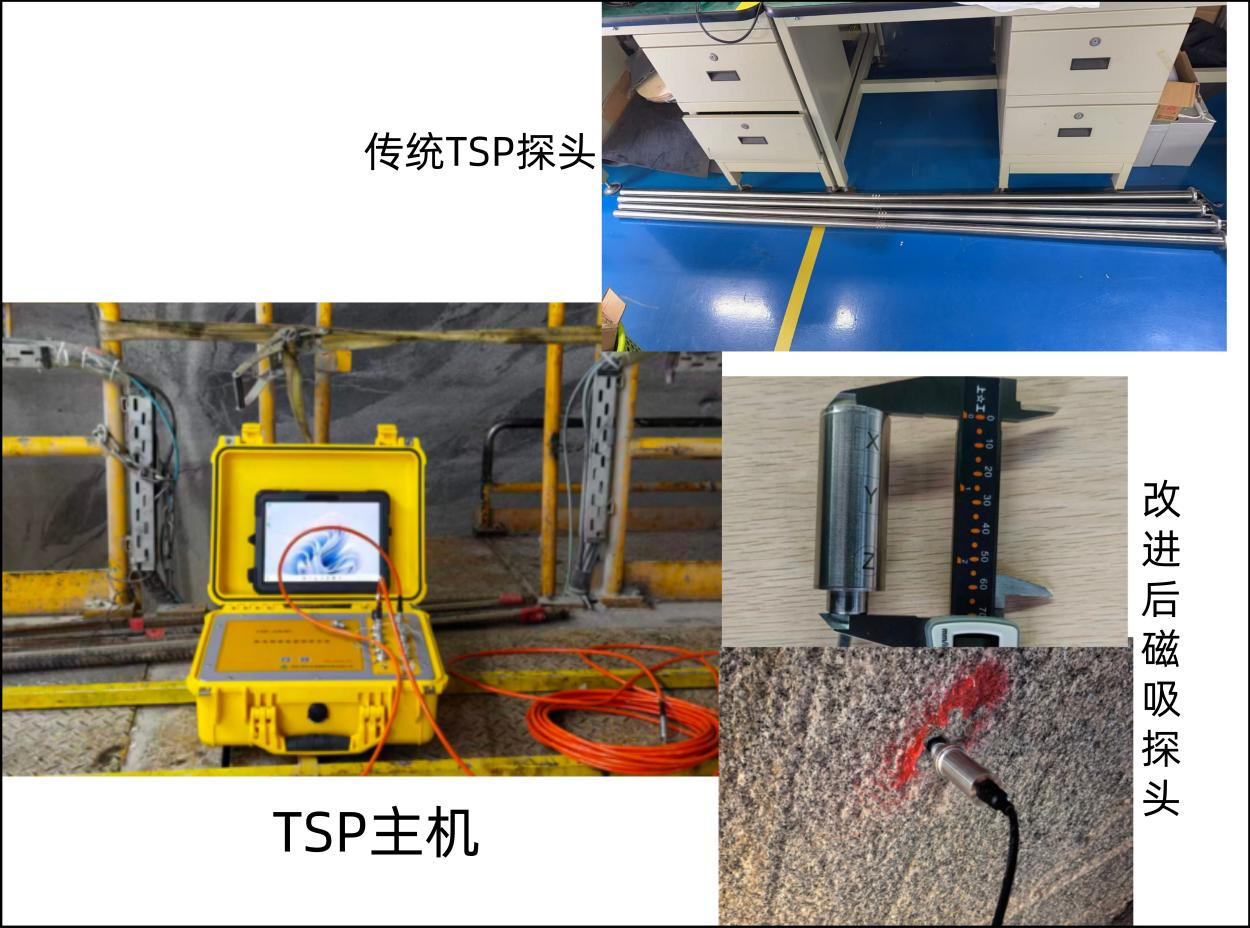

图3.1 仪器设备展示

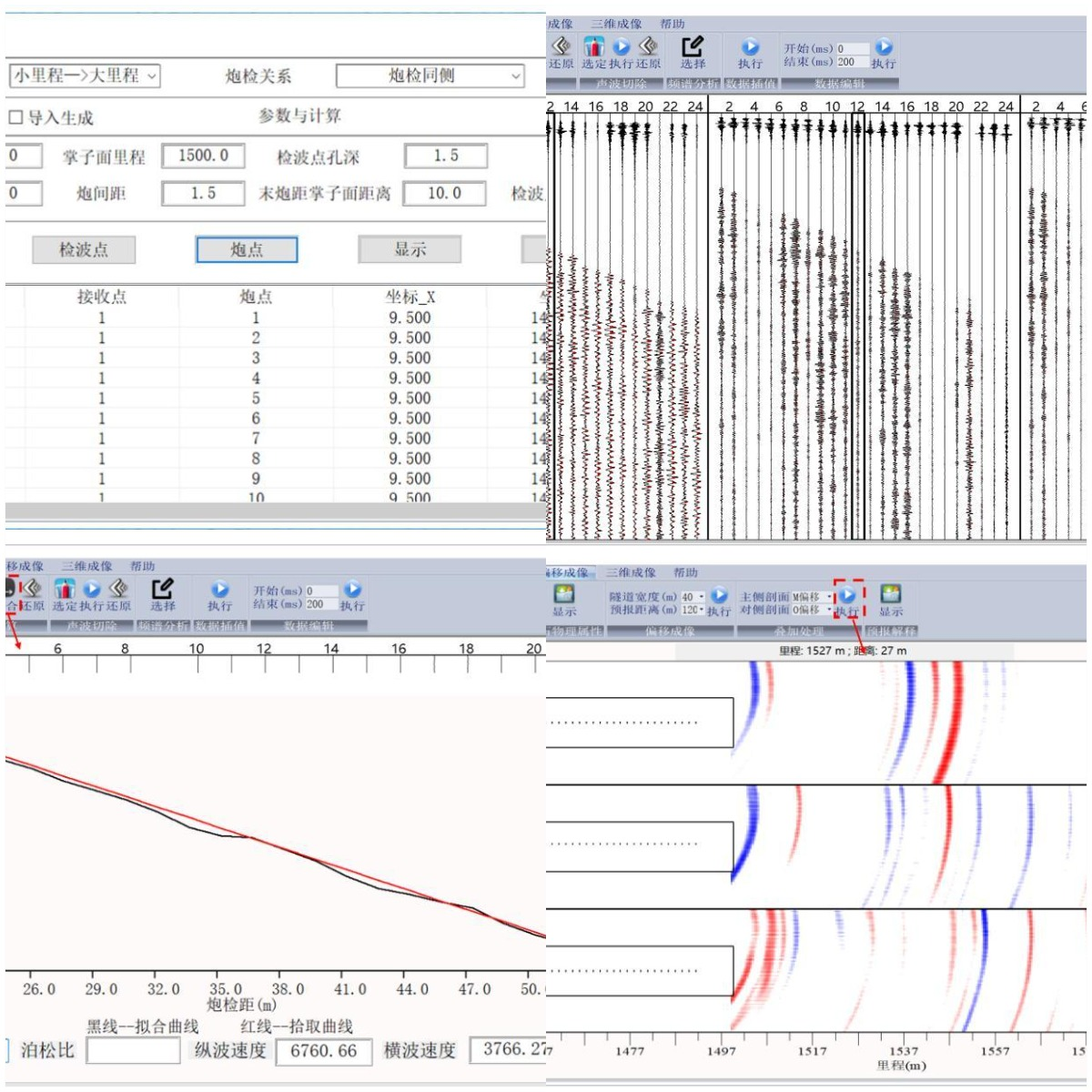

图3.2 软件界面展示

3.2数据处理

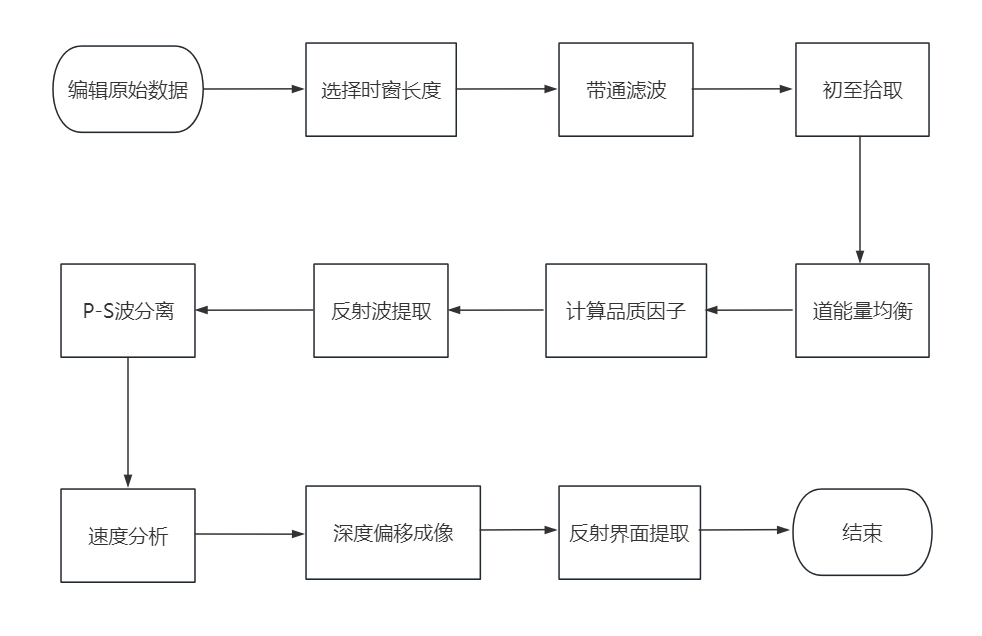

图3.3 数据处理流程图

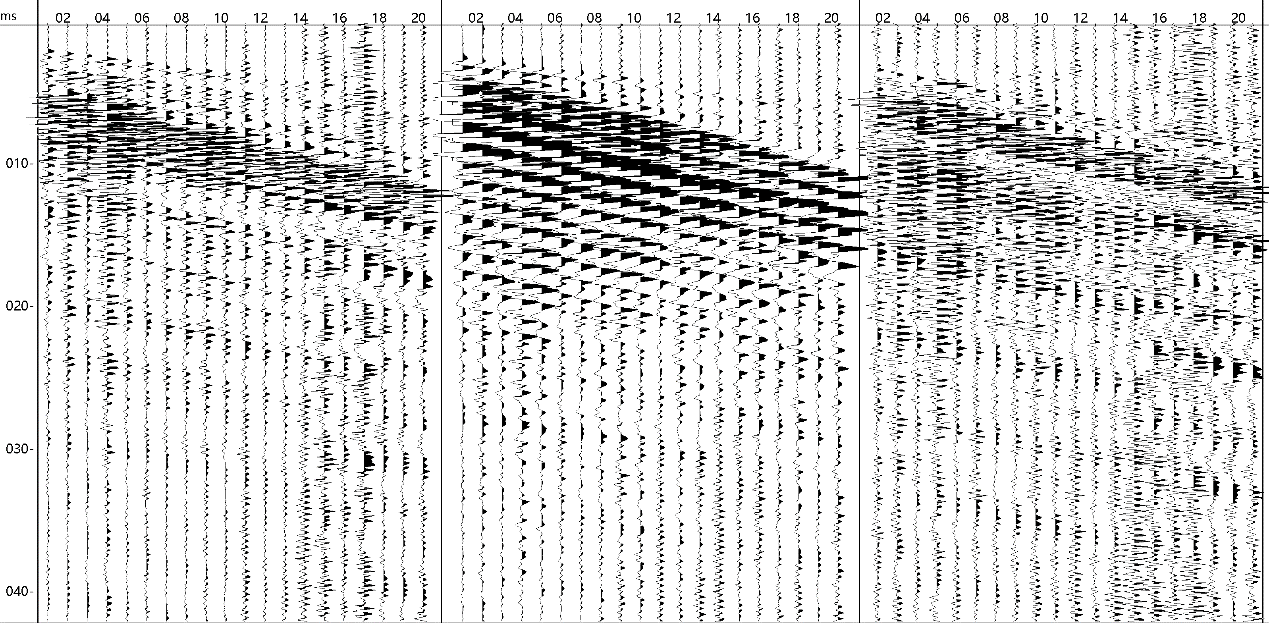

图3.4 原始数据图

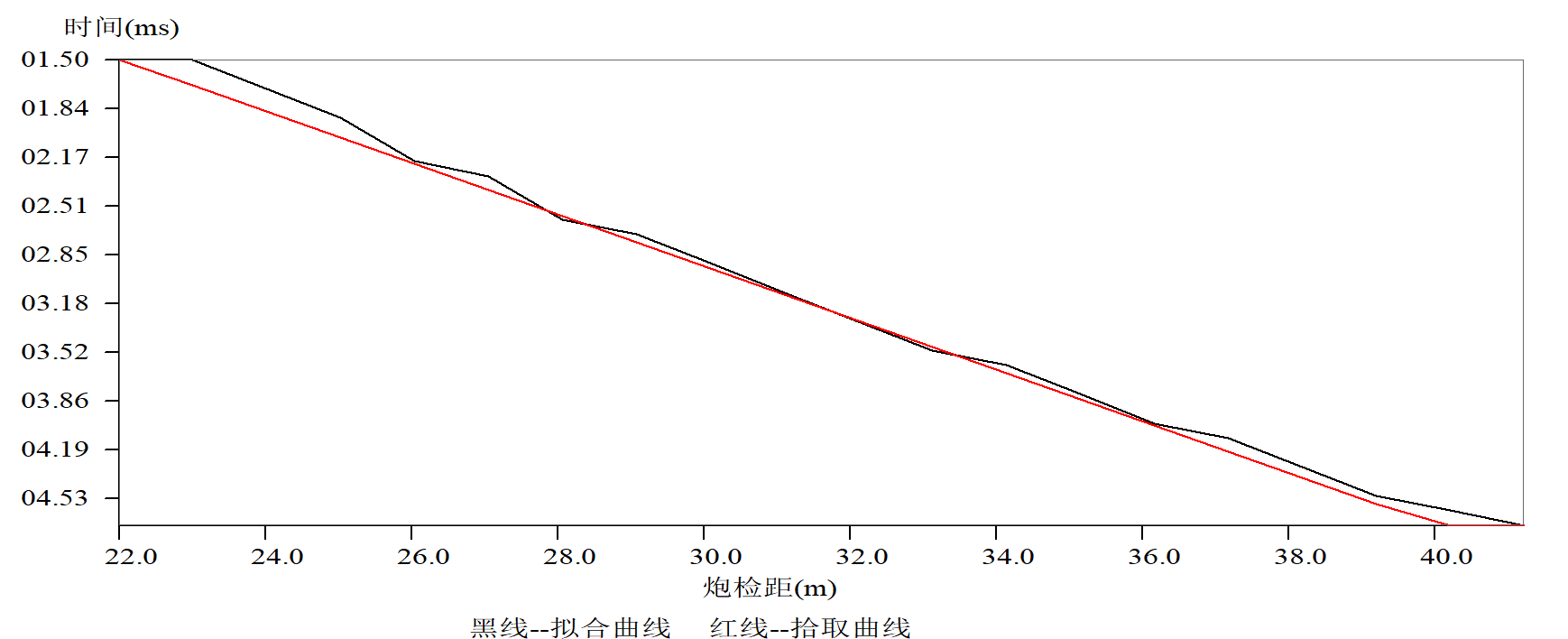

图3.5 速度分析曲线图

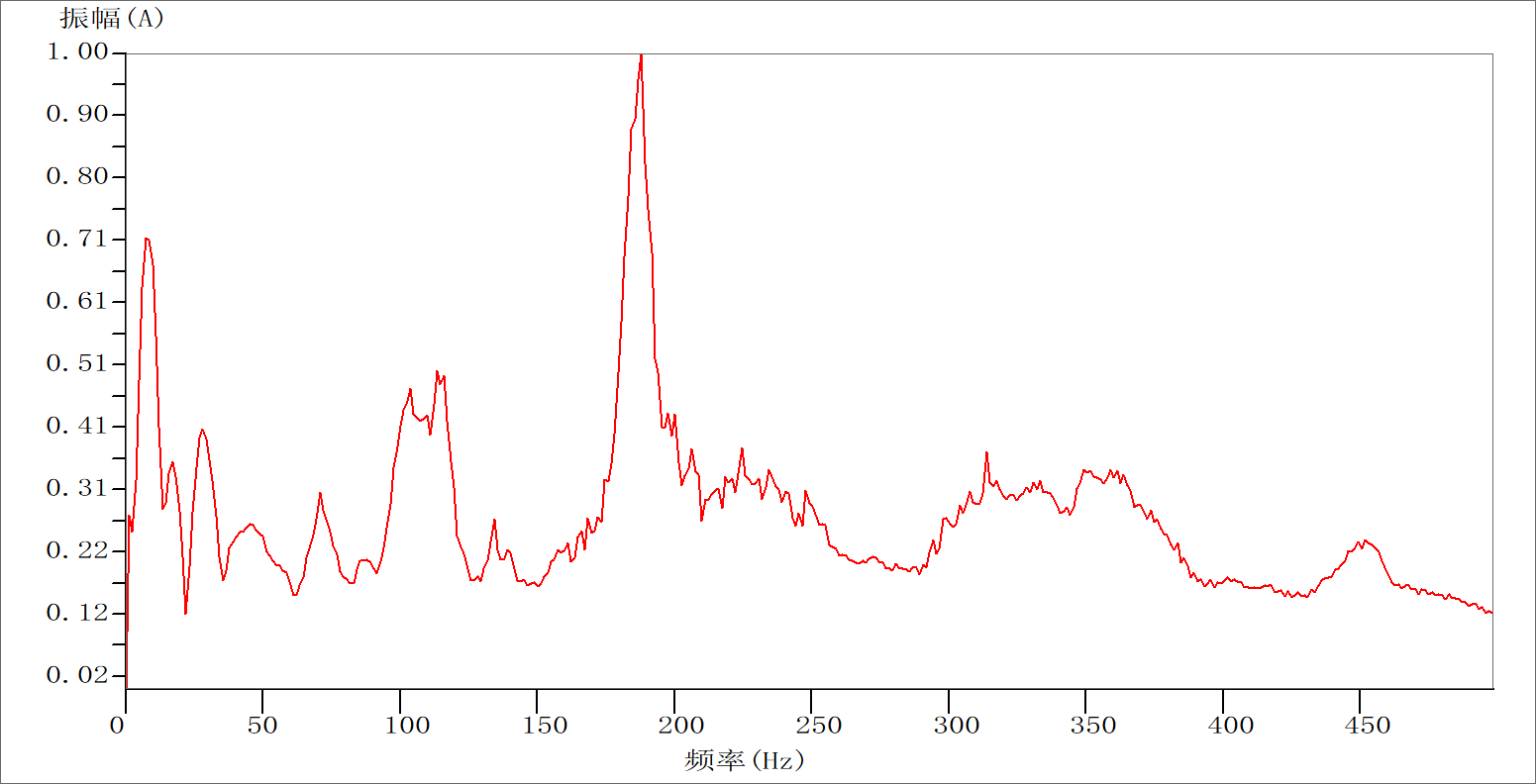

图3.6 频谱分析图


图3.7 速度谱图

图3.8 快速偏移图

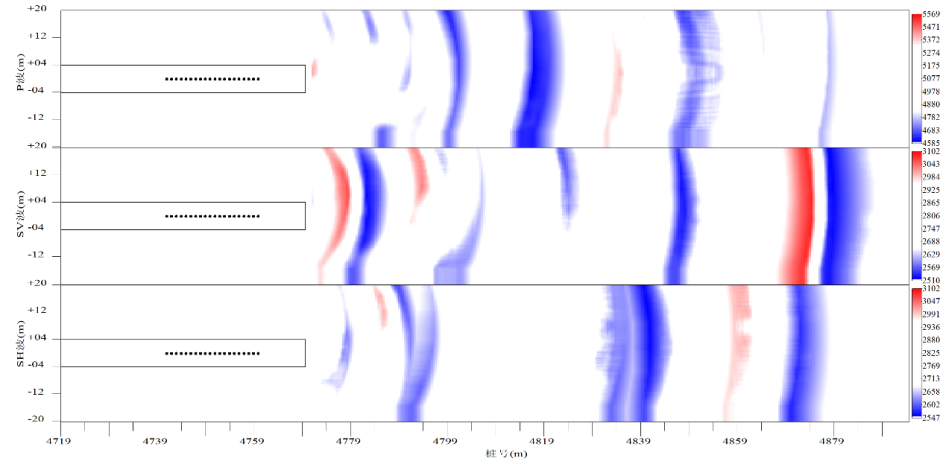

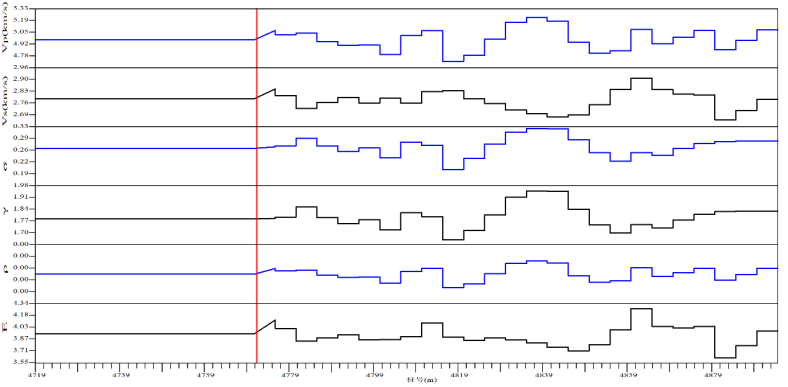

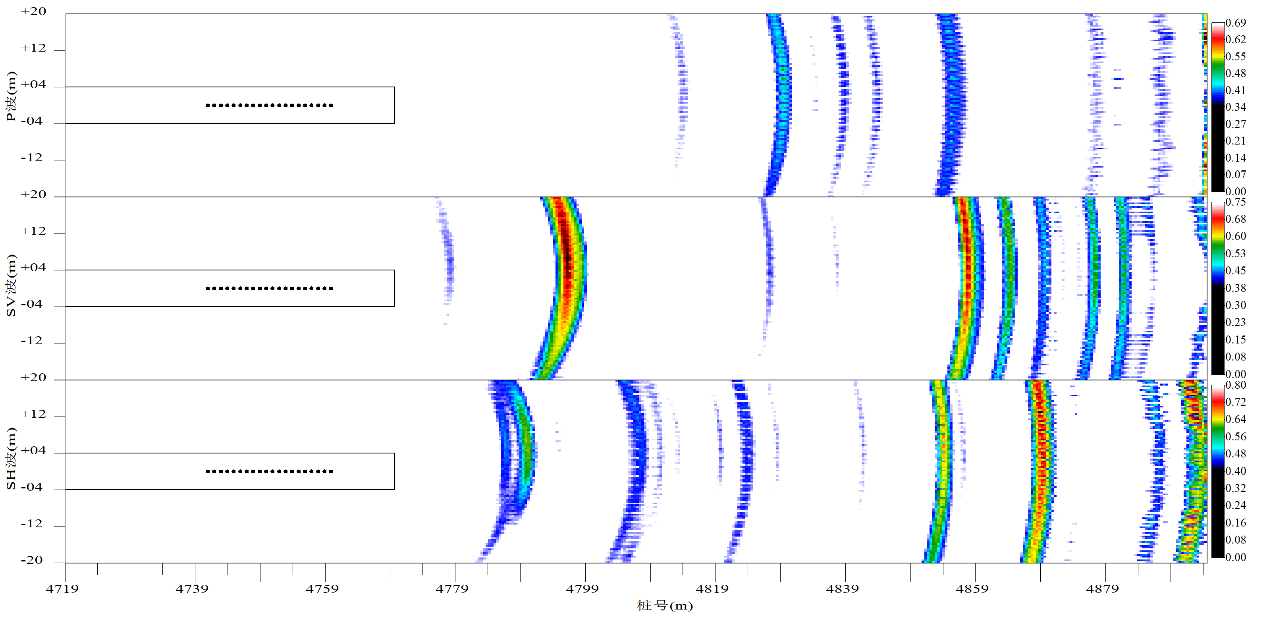

图3.9 岩石物理属性曲线图

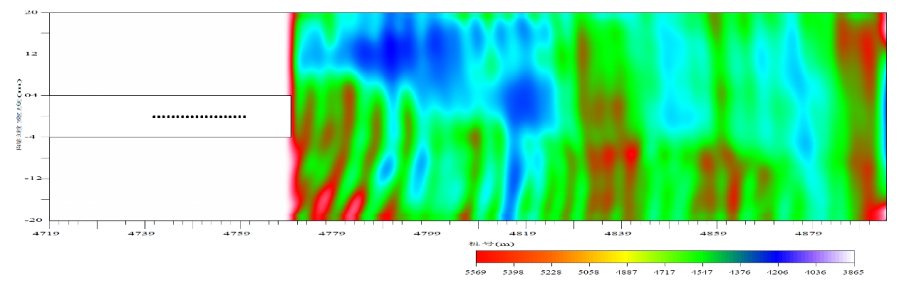

图3.10 全波形反演图

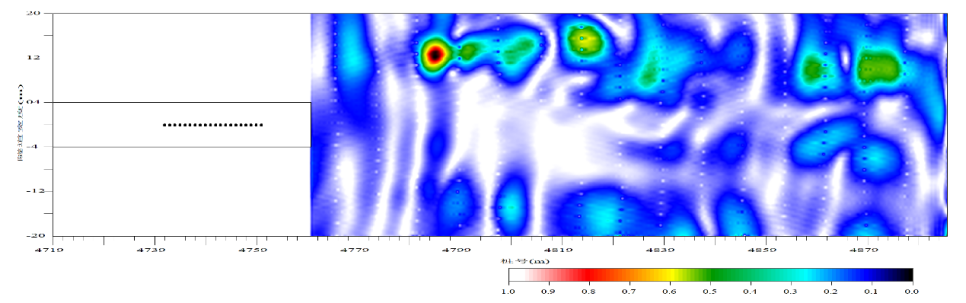

图3.11 逆时偏移图

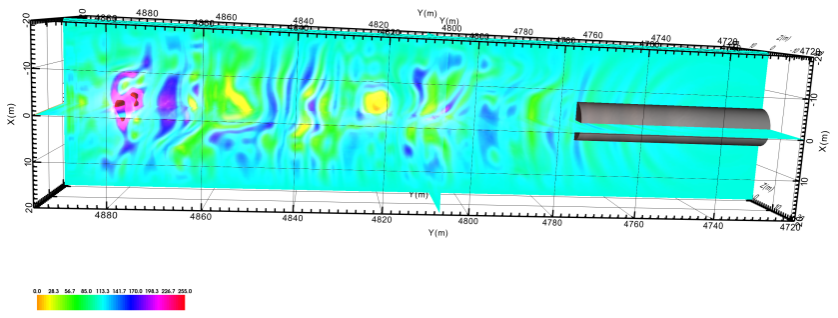

图3.12 三维偏移和显示图


图4.1 现场仪器图

4. TSP实例分析

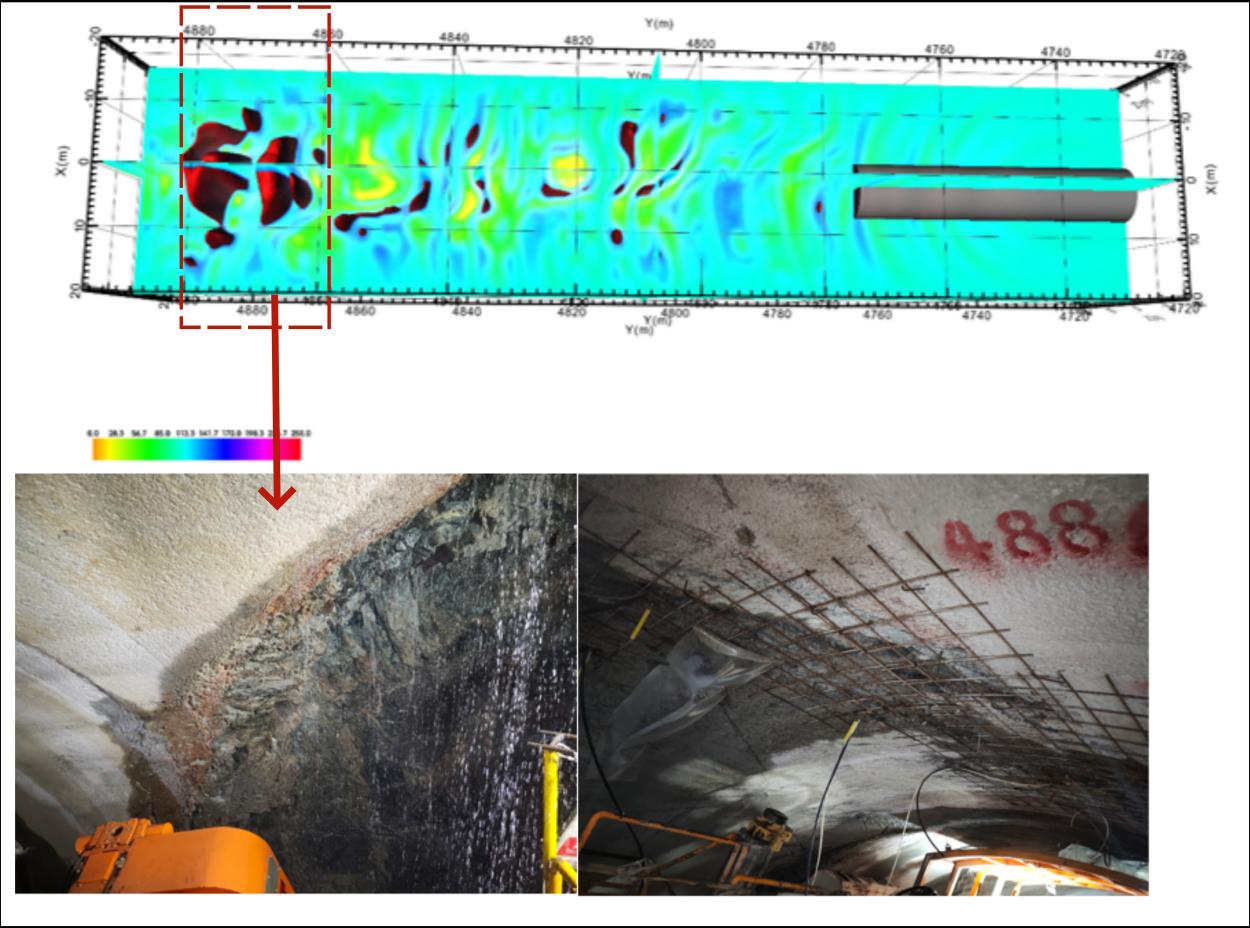

图4.2 处理数据与现场对比图


图4.3 处理数据与现场对比图

三维偏移剖面显示掌子面前面20m范围内,纵横波反射阻抗较强,结合揭露段,推测该区段较破碎、裂隙发育岩石物性曲线也反映此区段纵波速度较低,横波波速较为剧烈,推测围岩破碎,非均质性强,3维偏移剖面显示异常段同样和2维剖面吻合,同样支持前面结论。锤击过程中特别是离掌子面较远的环境可以通过AGC恢复远距离反射信号。

经过现场实际使用情况表明,由于传统的TSP长杆探头在使用之前,需要在隧道内壁上打入2米的长钻孔,将探头放入孔内。在进行多位置的测量时,内壁打孔会耗费大量时间和人力资源,并且,由于钻孔尺寸时常无法完美耦合长杆探头,钻孔尺寸过小,则探头无法放入;钻孔尺寸过大,则会造成探头与钻孔之间耦合性过差,从而导致接收的数据信号质量差。

为解决以上传统TSP长杆探头所带来的实际工程问题,经过长时间的系统研发、实验论证,现将TSP长杆探头替换为:钻+膨胀螺丝+强磁吸附式检波方式,现在只需在隧道内壁上打入一颗小型金属膨胀螺丝,将检波器小型化,并以磁吸方式吸附在膨胀螺丝上。

优化之后的探头测量方式,避开了提前打孔所带来的作业效率低以及相关现场人员和设备的协调问题,减小了作业难度、加快了作业进程;并且小型化后的设备更加利于携带,能适应更多的复杂工作场景,应用范围更广。

最后经过现场数据论证对比,钻 + 膨胀螺丝+强磁吸附式检波方式所采集的数据显示,在掌子面前面20m范围内出现低速异常带,与传统TSP长杆探头数据结果对应良好,数据基本吻合工程需要,可实现TBM隧道超前预报工作。

并且后续可考虑直接吸附底板铁轨或其他金属体耦合方式,可较好的规避Y分量阻尼振动,在低噪音环境下可实现100m左右数据超前预报。

5. 总结

超前预报系统是利用地震波在不均匀地质体中产生的反射波特性来预报隧洞掌子面前方及周围临近区域的地质情况。开挖前对地质情况的了解,对于隧洞建设有着十分重要的作用。通过超前预报,及时发现异常情况,预报掌子面前方不良地质体的位置、产状及其围岩结构的完整性与含水的可能性,为正确选择开挖断面、支护设计参数和优化施工方案提供依据,并为预防隧洞 涌水、突泥、突气等可能形成的灾害性事故及时提供信息,使工程单位提前做好施工准备,保证施工安全。同时还可节约大量资金。所以隧洞超前预报对于安全科学施工、提高施工效率、缩短施工周期、避免事故损失、节约投资等具有重大的社会效益和经济效益。

本次实地项目检测进行顺利,数据显示结果与现场实际开挖情况对应良好,仪器工作正常,采集的数据精度高,处理软件结果准确。
